Обзор UI в Airflow
По умолчанию Airflow предоставляет два вида пользовательского Web-интерфейса:
-
Airflow Web UI. Данный интерфейс позволяет контролировать управляющие графы (DAGs) и задачи (tasks), отслеживать выполнение задач, настраивать параметры базы метаданных (например, соединение с внешними источниками) и выполнять другие операции.
-
Flower. Это отдельный инструмент для наблюдения за кластерами Celery и управления ими.
| Интерфейс | URL | Документация |
|---|---|---|
Airflow Web UI |
http://<Airflow Server IP>:8080 |
|
Flower |
http://<Airflow Server IP>:5555 |
При настроенном SSL-сертификате используйте https:// вместо http://.
Ссылки на оба веб-интерфейса доступны на вкладке Info на странице сервиса в ADCM.
Airflow UI
DAGs

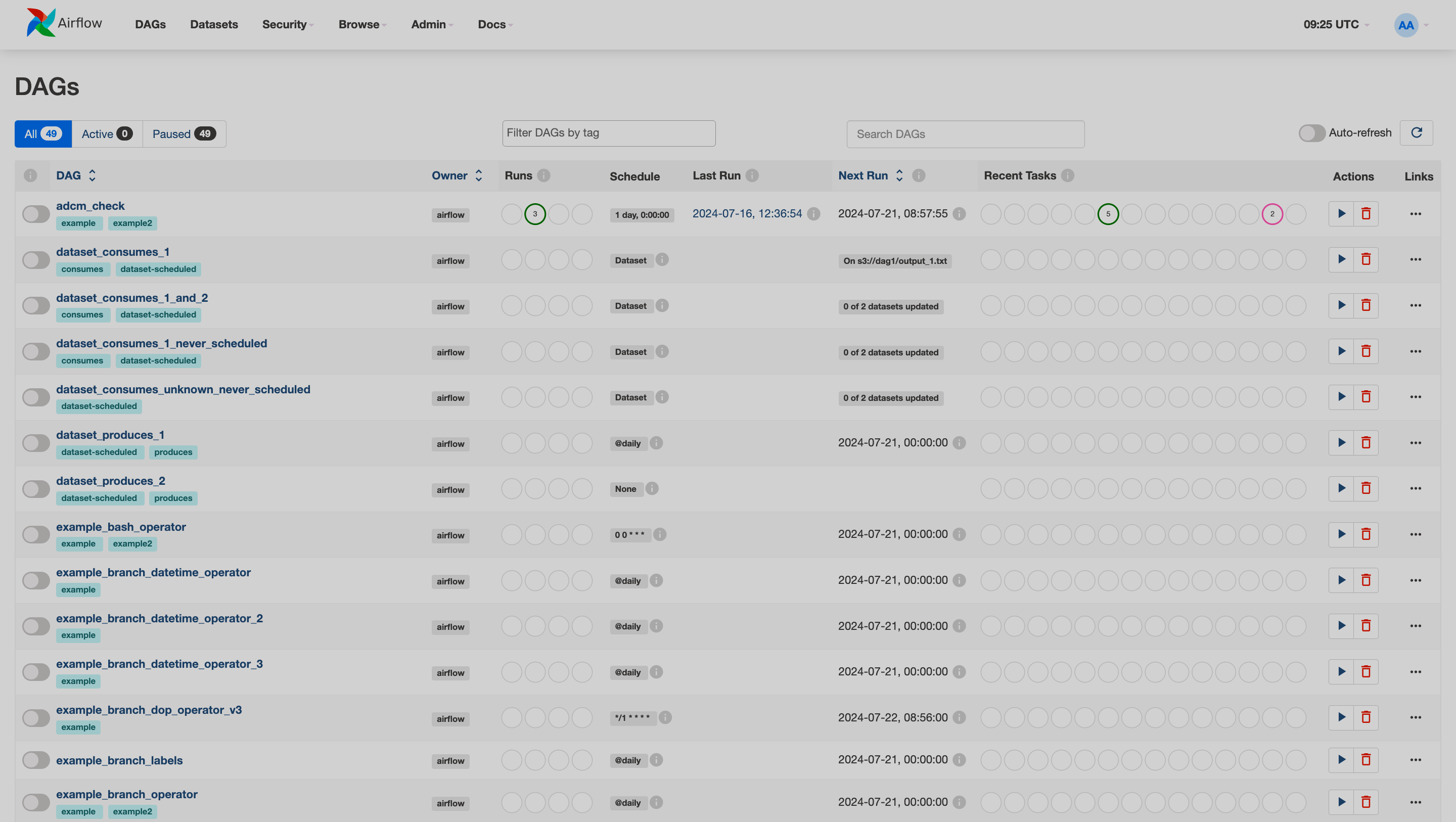

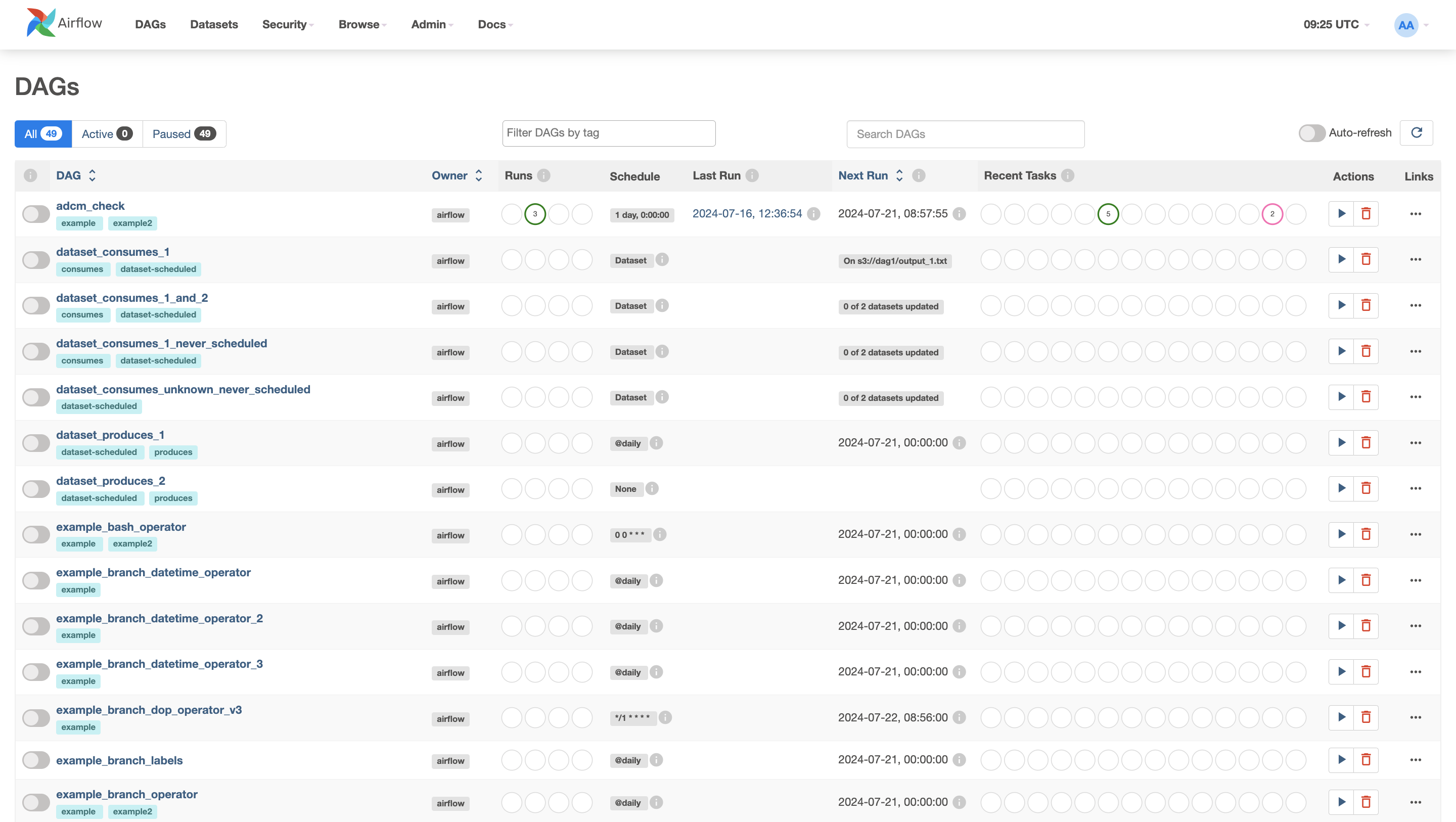

Страница DAGs — это домашняя страница пользовательского интерфейса Airflow. На ней отображается список пайплайнов данных (data pipeline). В этом списке содержится информация о пайплайнах, элементы управления ими и ссылки на полезные страницы:
-
DAG — уникальное имя идентификатора DAG. Чтобы приостановить работу DAG, используйте переключатель напротив его имени. При нажатии на имя, откроется страница этого DAG.
-
Owner — владелец DAG, как указано в коде. При нажатии на имя владельца список будет отфильтрован так, чтобы показывались только те DAG, которые принадлежат этому владельцу.
-
Runs — статусы всех предыдущих запусков этого DAG: поставлен в очередь (queued), успешен (success), выполняется (running), сбой (failed).
-
Schedule — указывает, как часто запускается DAG. Он может запускаться вручную или по расписанию.
-
Last Run — дата и время последнего запуска DAG. При нажатии на дату откроется страница этого DAG.
-
Next Run — дата и время следующего запуска DAG. Для групп DAG, запущенных набором данных (dataset), отображается число обновлений с момента последнего запуска DAG.
-
Recent Tasks — статусы текущего или последнего запуска DAG.
-
Action — с помощью действий можно повторить последний запуск DAG, запустить его с определенной конфигурацией или удалить. Действие удаления не удаляет сам DAG, а только связанные с ним метаданные.
-
Links — в меню доступны ссылки на определенные вкладки страницы DAG.
Также вы можете фильтровать список DAG по тегу или использовать поиск.

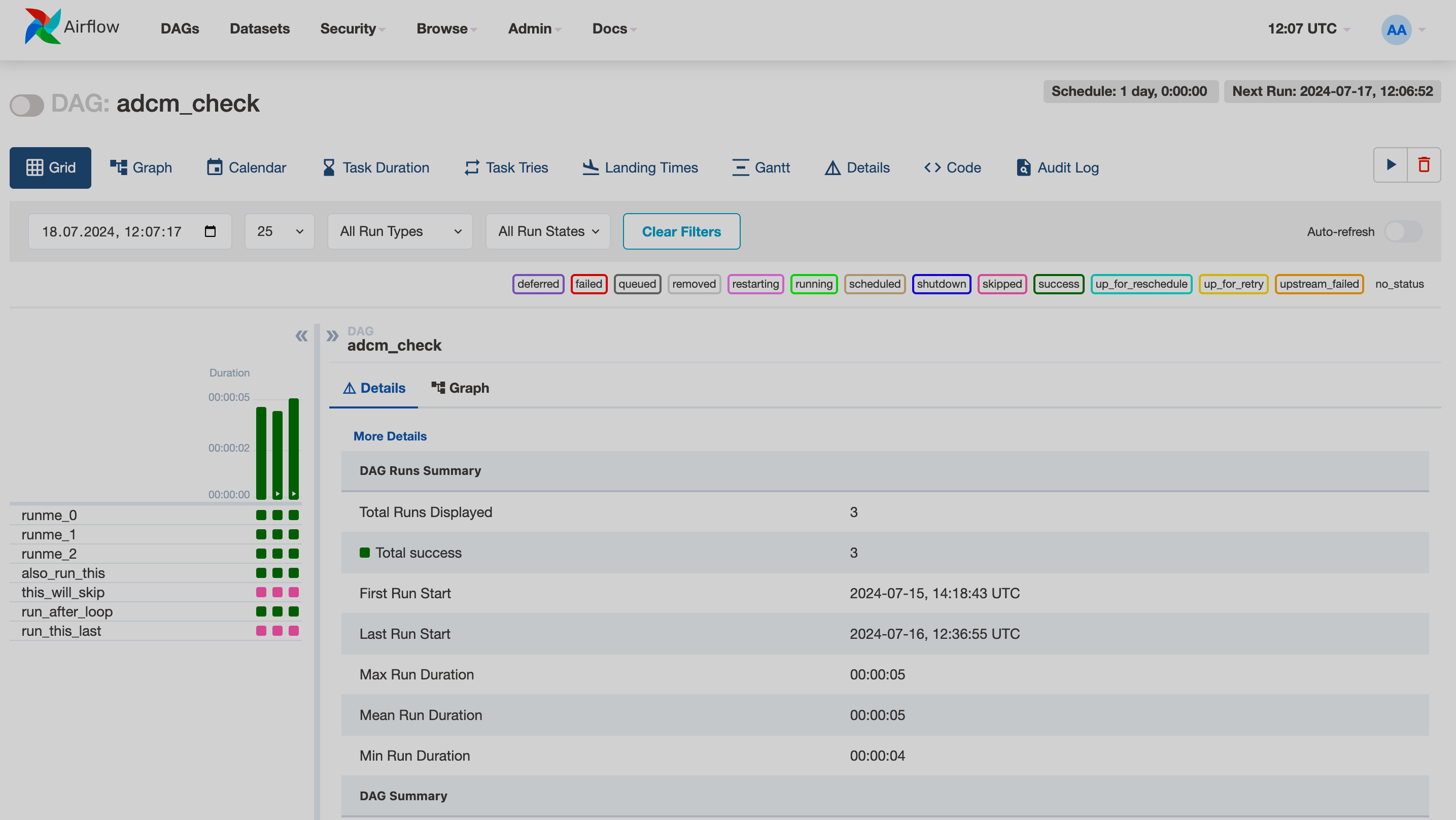

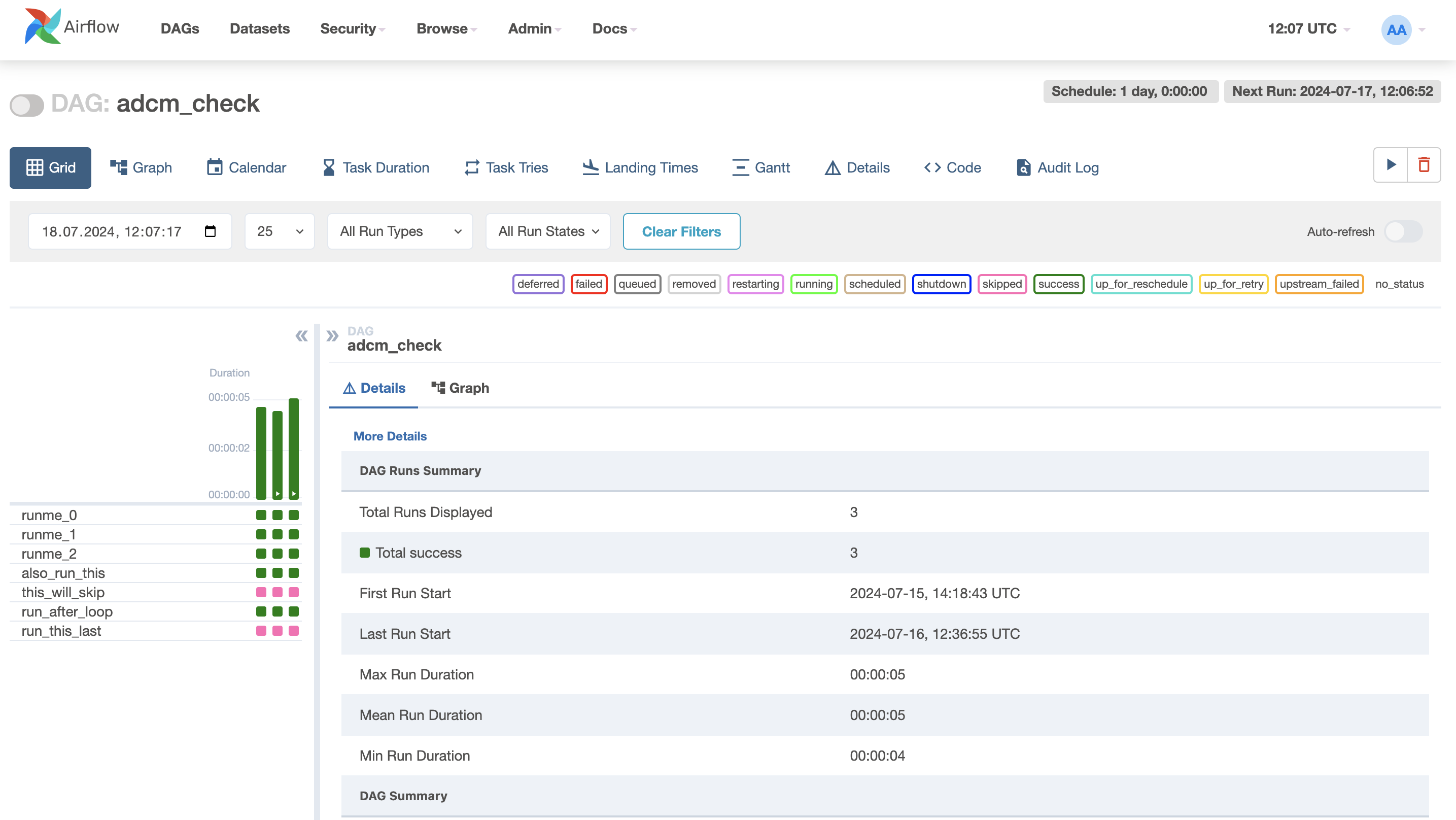

На странице DAG доступно несколько представлений информации:
-
Grid — диаграмма запусков DAG по продолжительности, статусу задач (task) и общая информация о запусках. Задачи представлены в виде квадратов, а DAG — в виде столбцов. Чтобы увидеть информацию по конкретной задаче, нажмите на соответствующий квадрат. Там же доступна информация о Xcom, логах и действиях, связанных с этой задачей.
-
Graph — график задач с информацией о запусках.
-
Calendar — календарь запущенных и запланированных DAG. Каждая дата функционирует как индикатор успешности запусков DAG в этот день.
-
Task Duration — график выполнения каждой задачи.
-
Task Tries — график попыток запуска каждой задачи.
-
Landing Times — график фактического времени выполнения каждой задачи по сравнению с запланированным.
-
Gantt — диаграмма Ганта для запланированного и фактического времени выполнения задач.
-
Details — подробная информация о конкретном DAG.
-
Code — код самого DAG.
-
Audit Log — в представлении отображаются выбранные события и операции, выполненные в этот день. Вы можете выбрать, какие события включать в лог в конфигурации Airflow.
Datasets

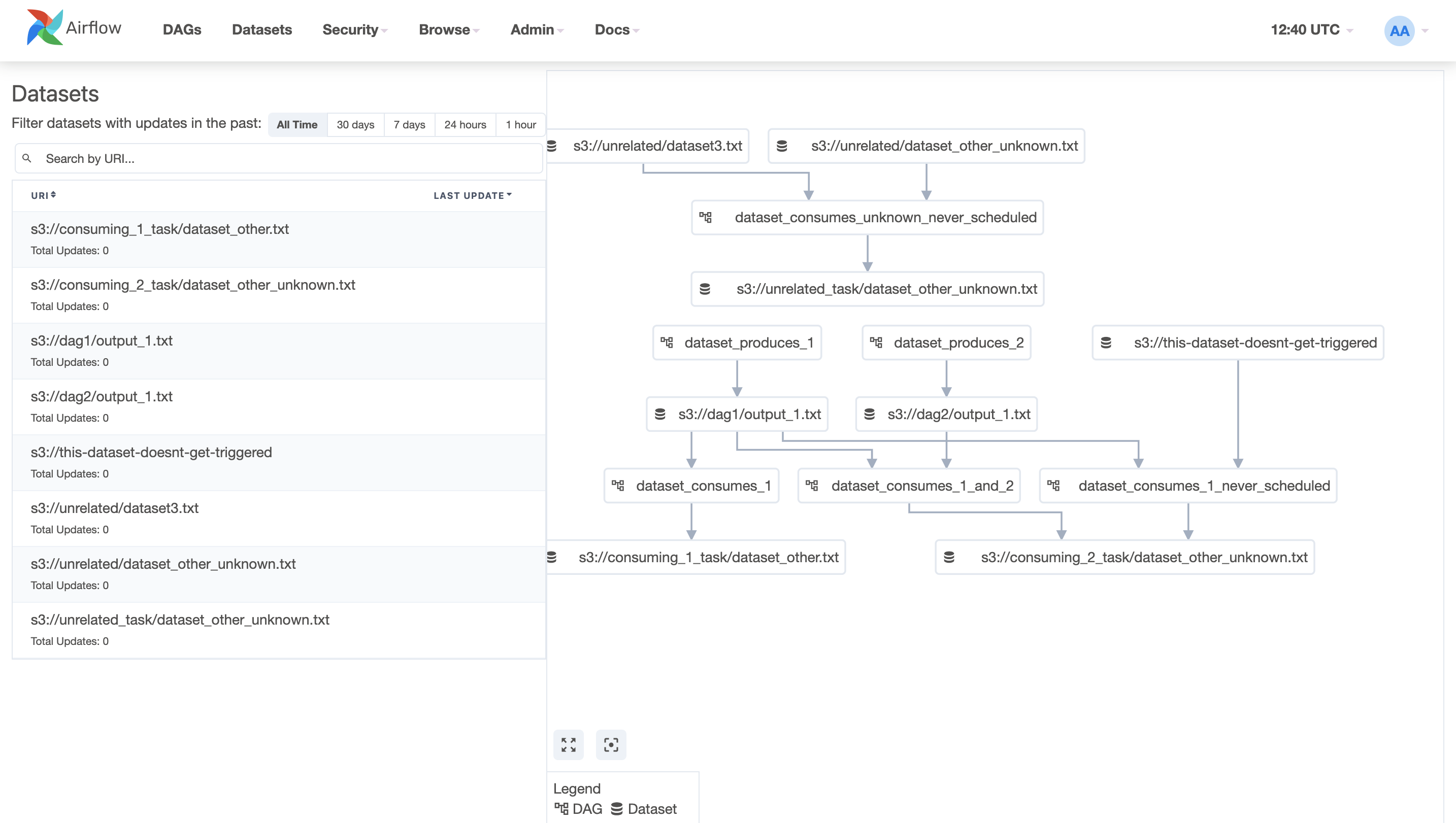

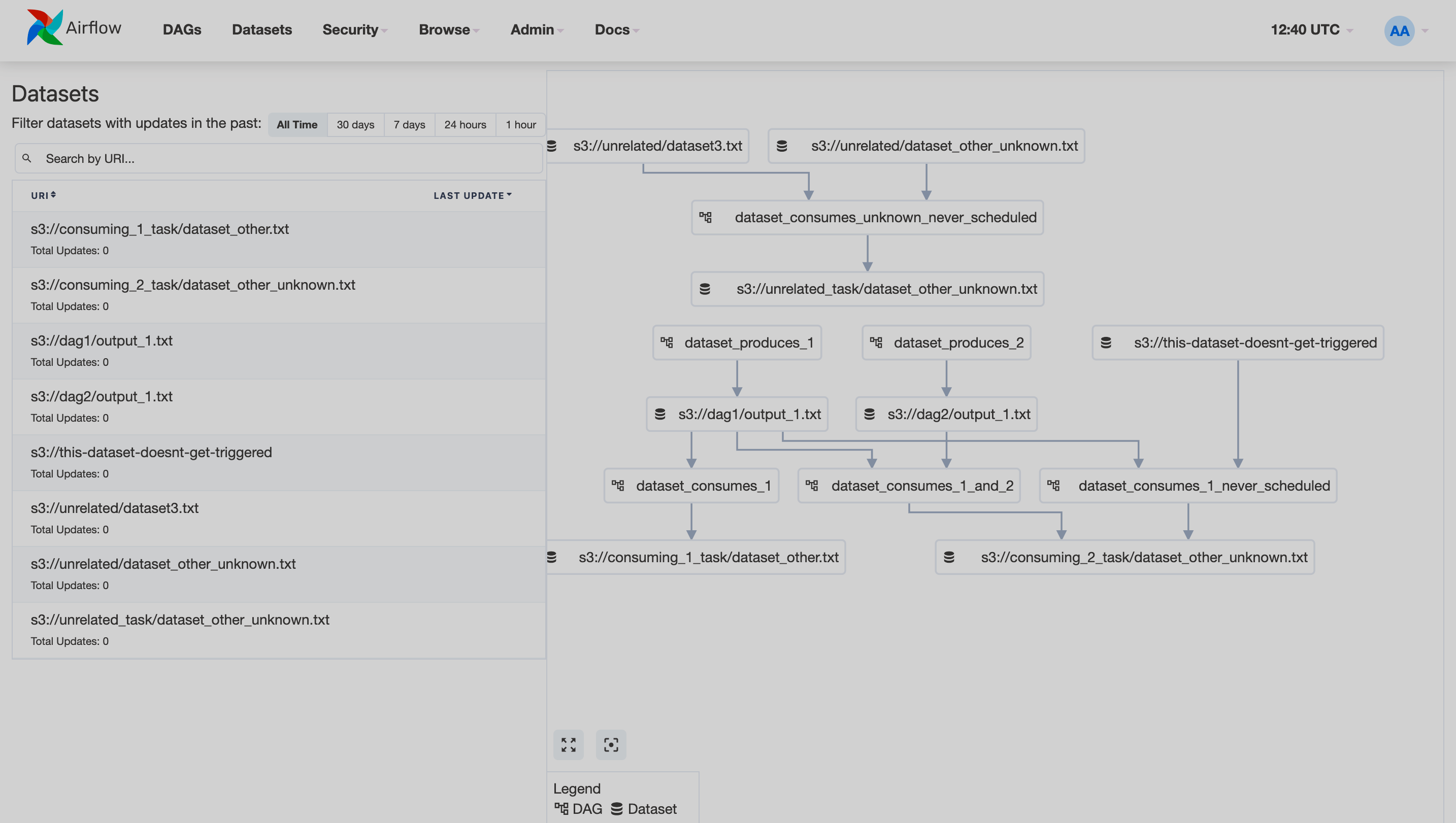

На странице Datasets отображается список существующих наборов данных и графическое представление связей между наборами данных и группами DAG. При нажатии на набор данных в списке или на графике будут подсвечены все его связи.
На странице предусмотрена возможность фильтровать список для отображения недавней истории и поиска определенного набора данных.
Security
Меню Security обеспечивает доступ к информации о пользователе, ролях, настройках безопасности и предоставляет возможность управлять ими.

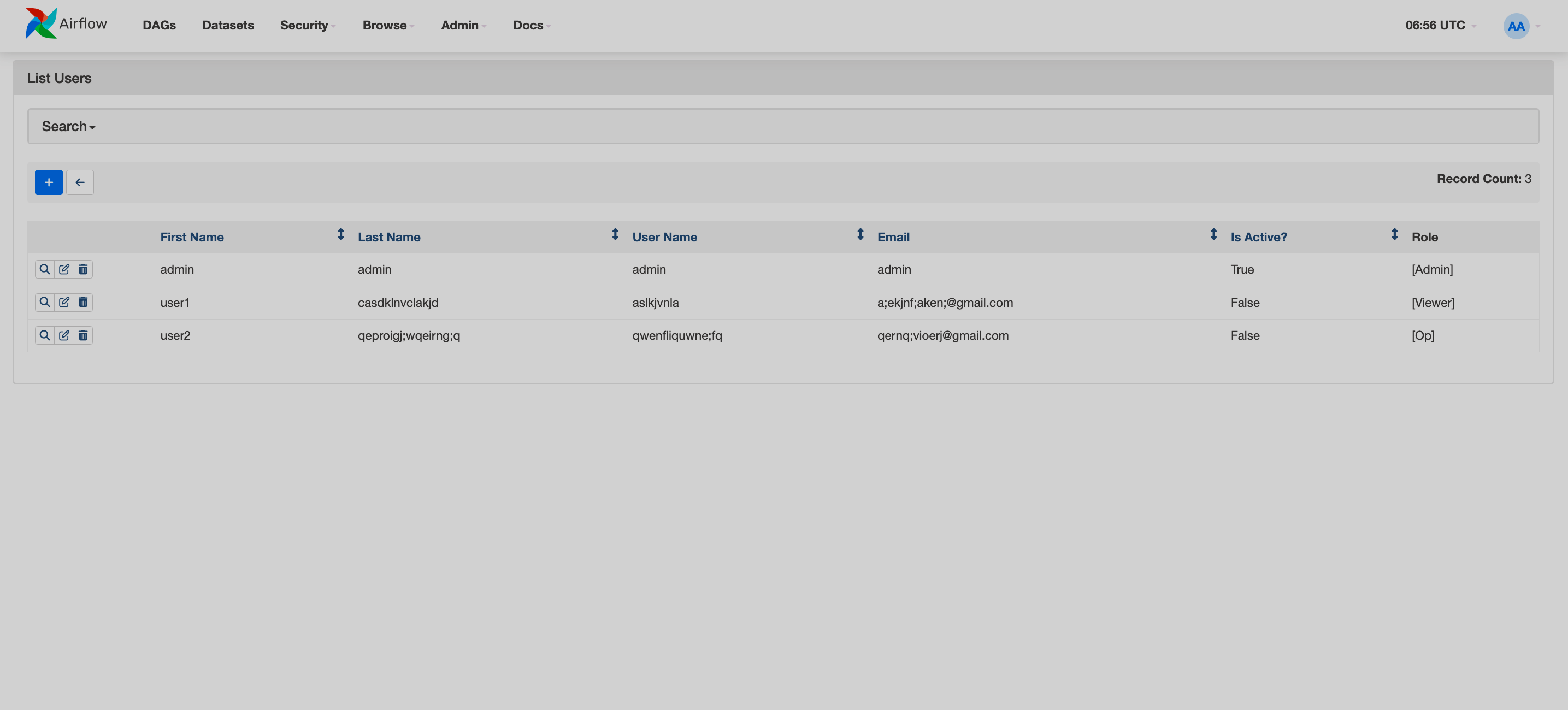

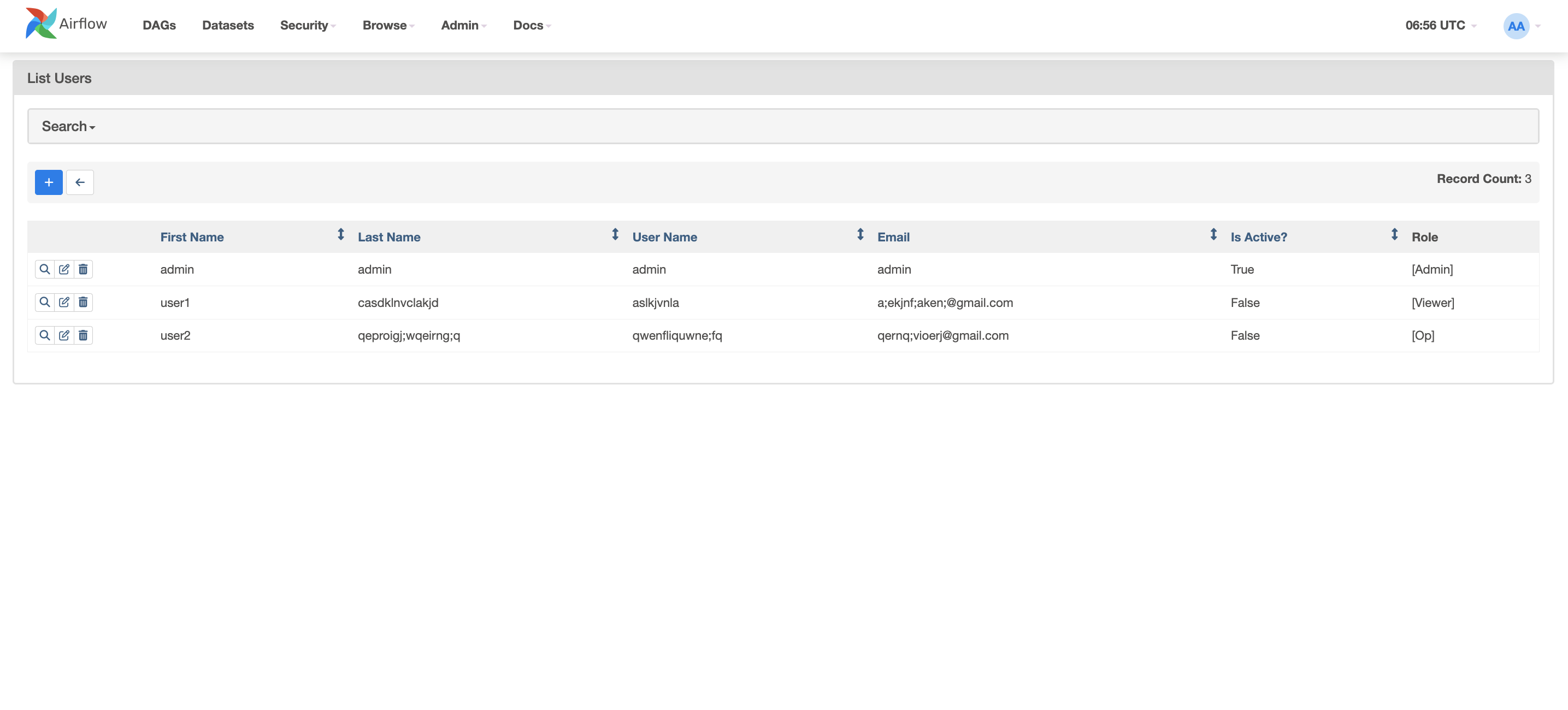

На странице List Users отображается список пользователей Airflow. Каждый пользователь имеет следующие характеристики: имя, фамилия, имя пользователя, адрес электронной почты, статус и роль.
Вы можете просмотреть, отредактировать или удалить конкретного пользователя, выбрав соответствующее действие напротив его имени.
Чтобы добавить пользователя, нажмите + и введите информацию о пользователе.

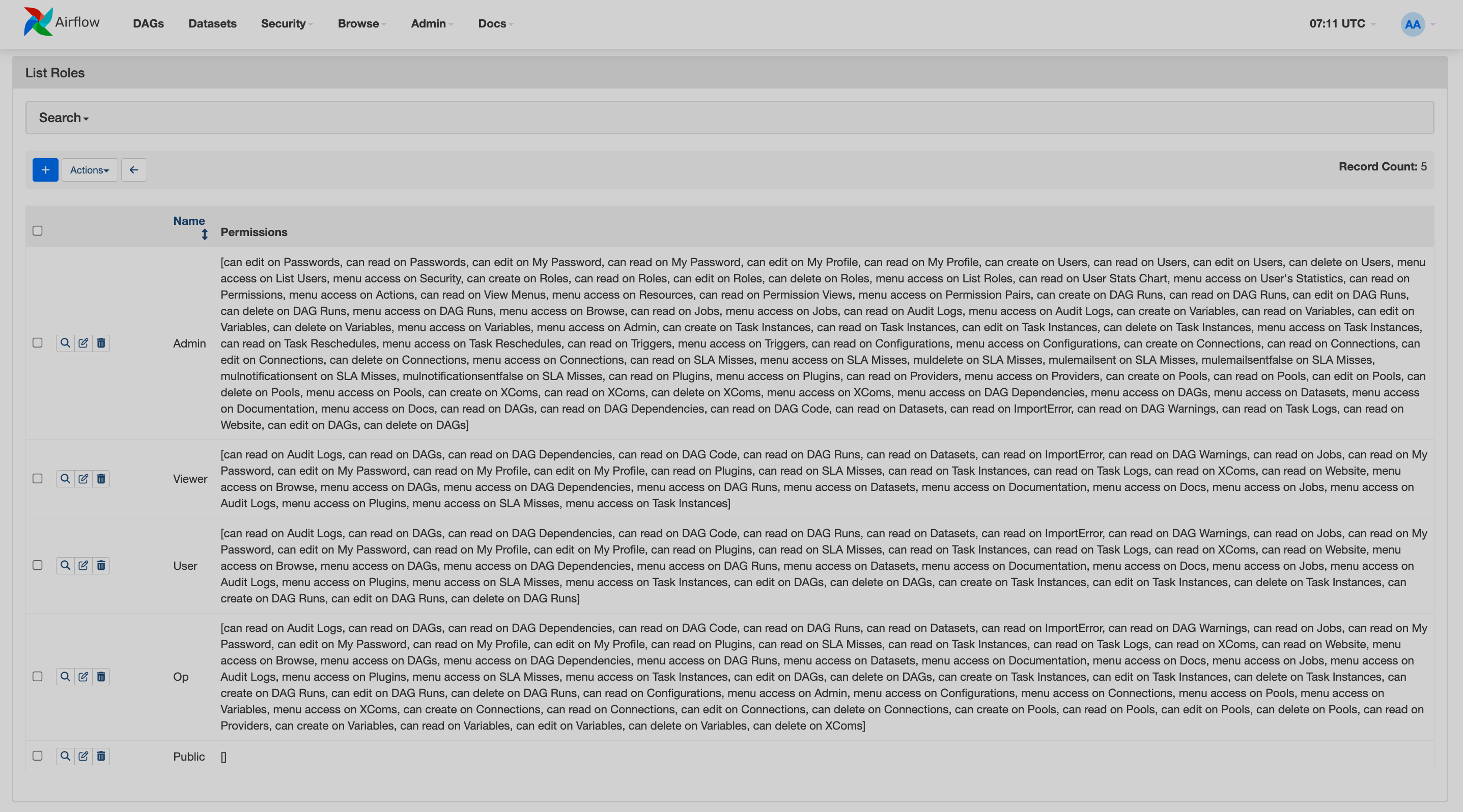

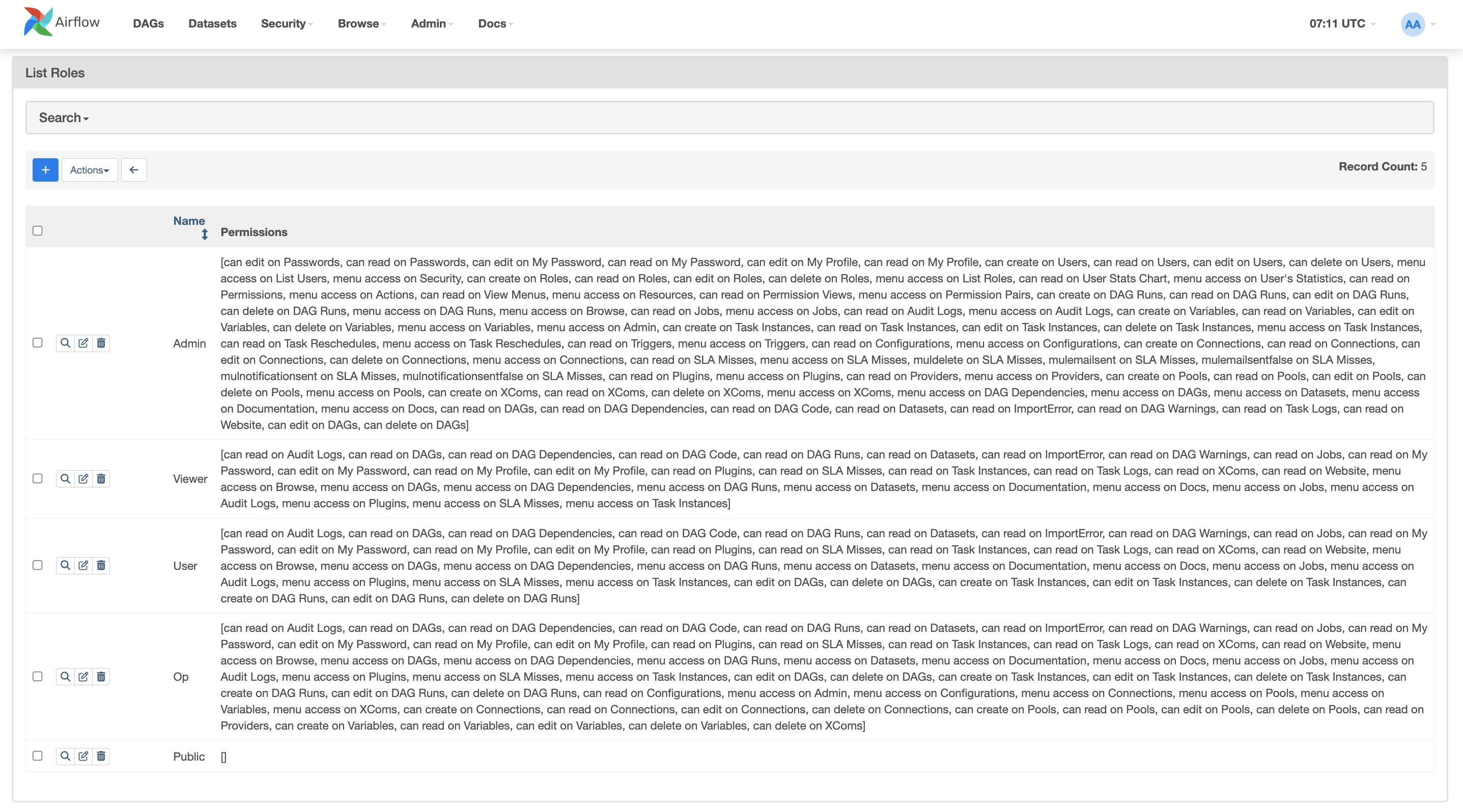

На странице List Roles отображается список ролей пользователя. Каждая роль имеет название и список разрешений, привязанных к этой роли.
Вы можете просмотреть, отредактировать или удалить роль, выбрав соответствующее действие напротив ее имени.
Чтобы добавить роль, нажмите + и введите имя роли и ее разрешения.
На странице User’s statistics отображается диаграмма количества входов пользователей. Чтобы показать количество неудачных попыток входа в систему, выберите фильтр Failed Login Count.
-
Actions — на странице отображается список действий, которые можно предоставить пользователю.
-
Resources — на странице отображается список ресурсов, к которым может быть предоставлен доступ.
-
Permissions — на странице отображается список разрешений, которые можно предоставить для определенного ресурса.
Browse
Меню Browse содержит набор страниц со списками, которые позволяют просматривать статистику по нескольким объектам одновременно и управлять ими.

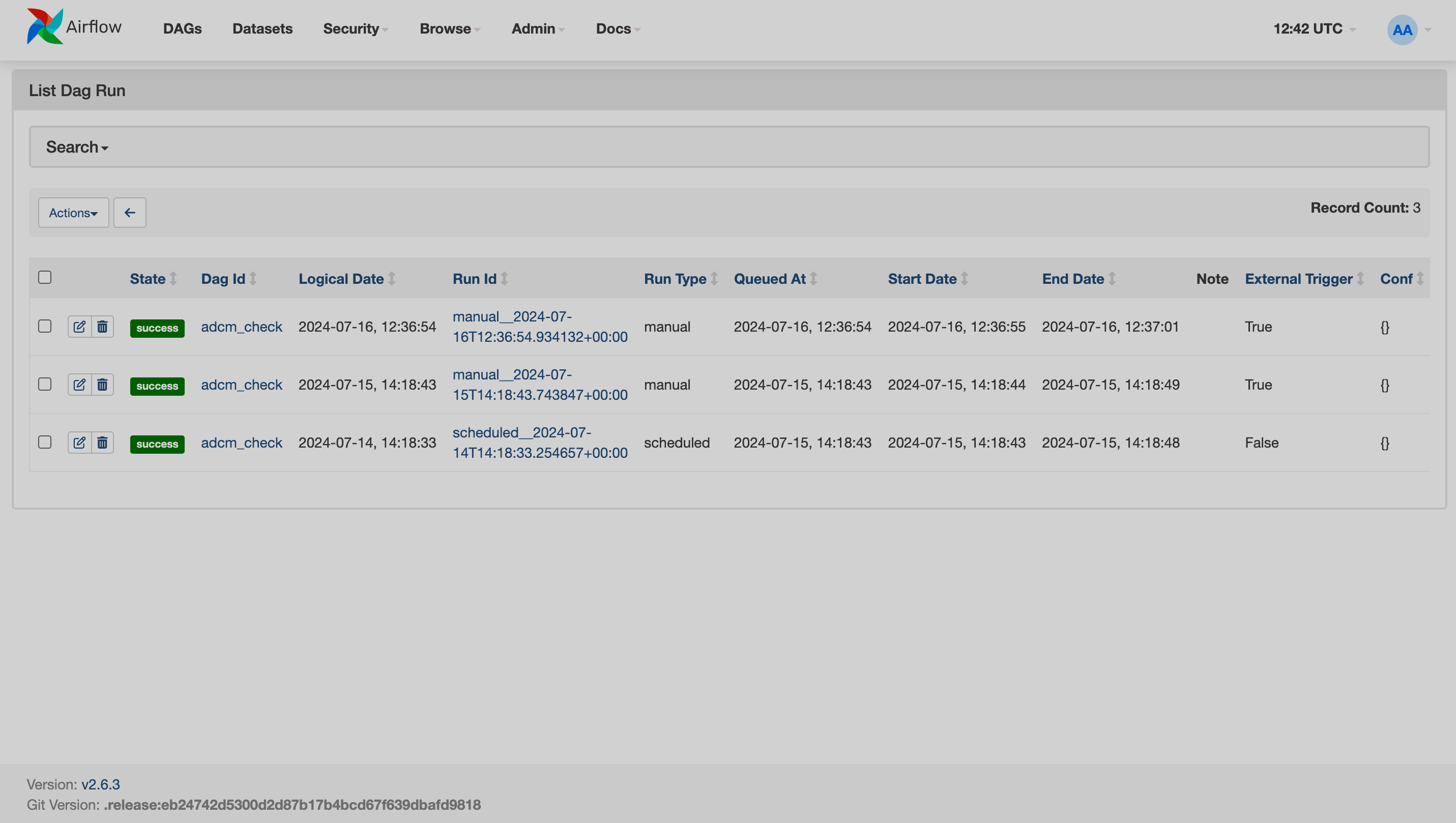

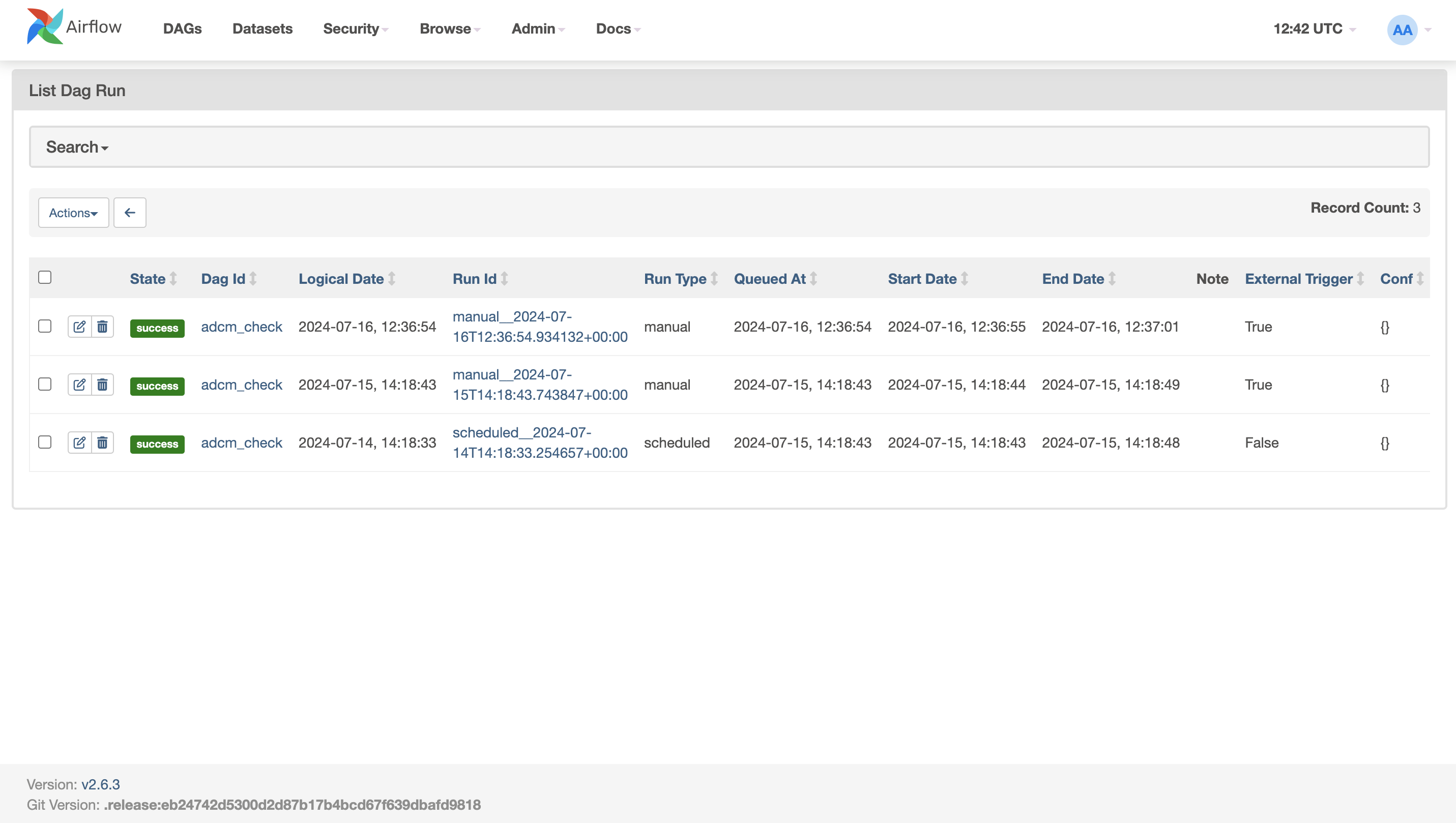

На странице DAG Runs отображается список всех запусков DAG.
Вы можете управлять несколькими DAG одновременно, отметив нужные запуски DAG и выбрав для них общее действие.
Ссылки в столбцах Dag Id и Run Id открывают страницу этого DAG.

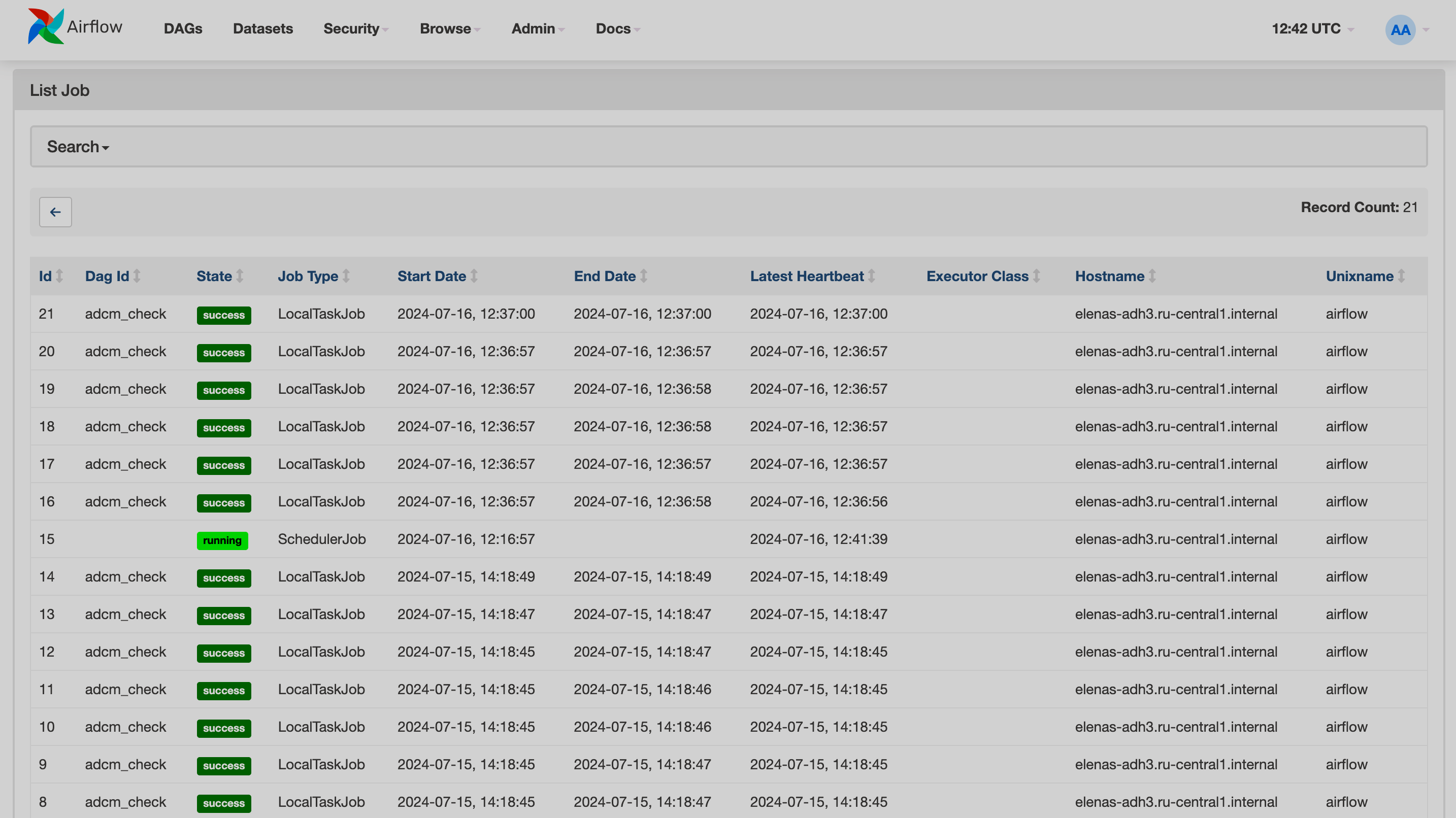

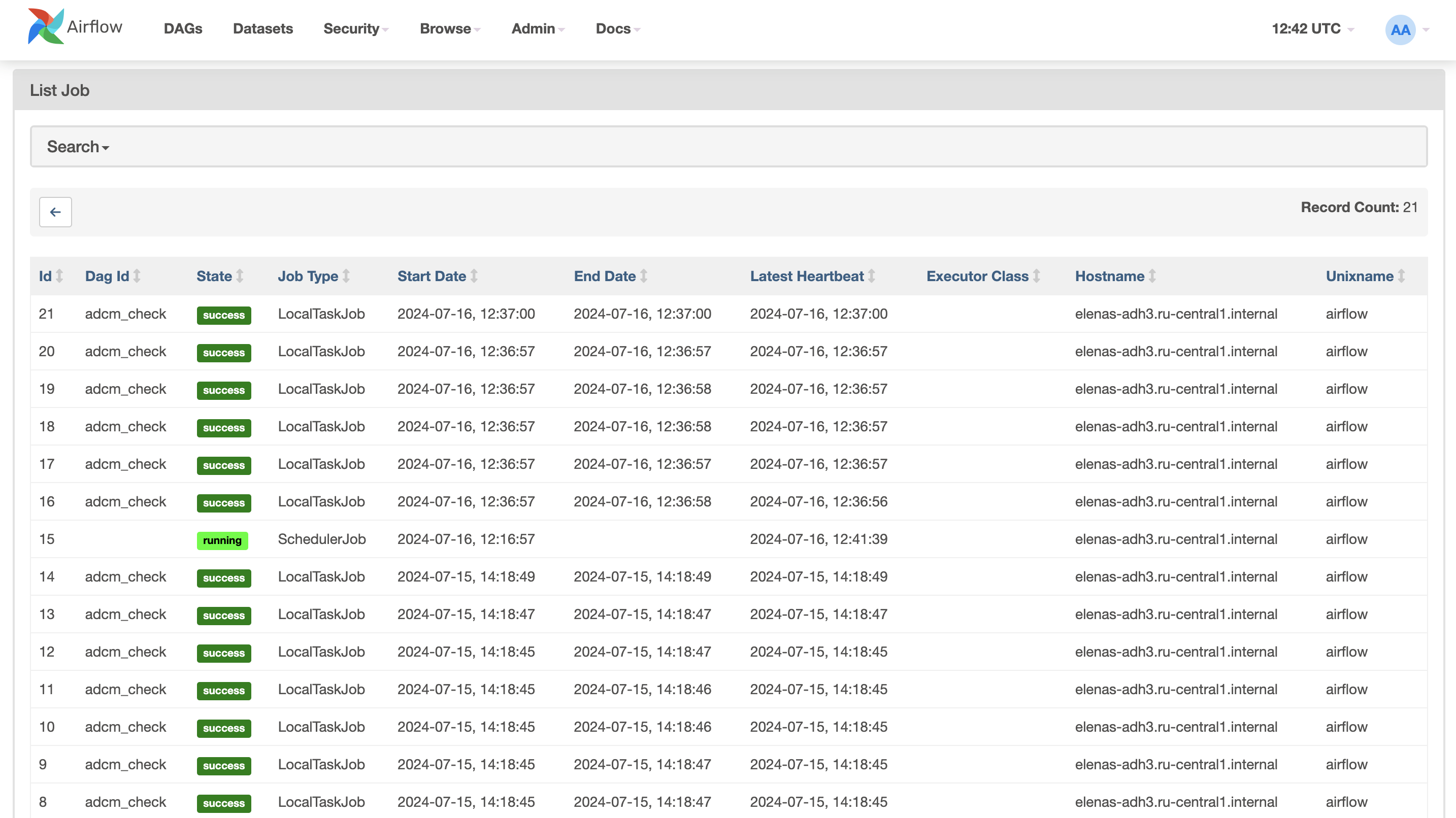

На странице Jobs отображается список всех заданий с информацией об их DAG, текущем статусе, датах начала и окончания, последнем heartbeat, executor class, имени хоста и unixname.
В Airflow логи аудита используются для отслеживания действий пользователей и системных событий, происходящих во время выполнения DAG.

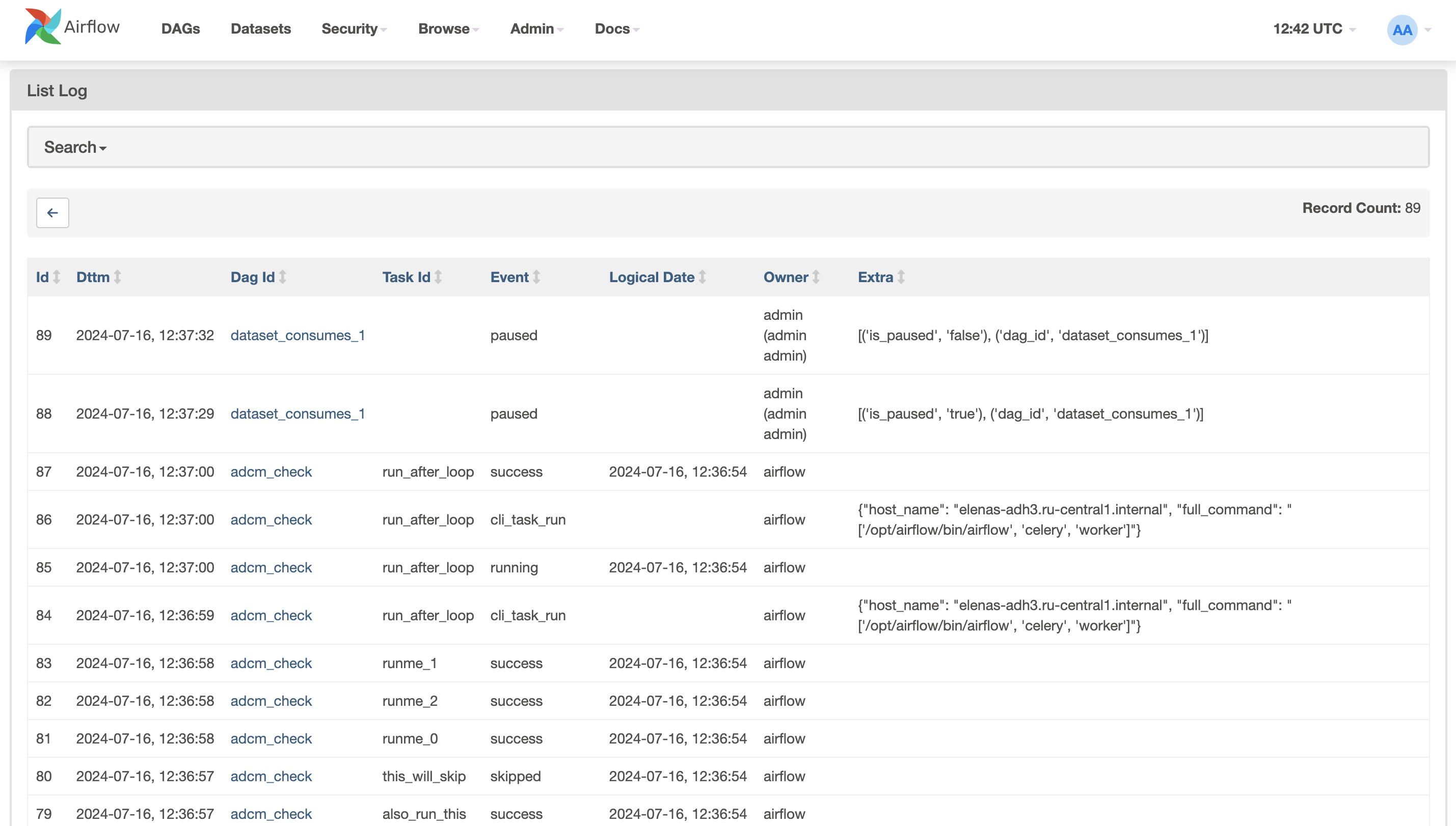

Страница Audit Logs предоставляет информацию о событиях, инициированных запусками DAG или пользователями.

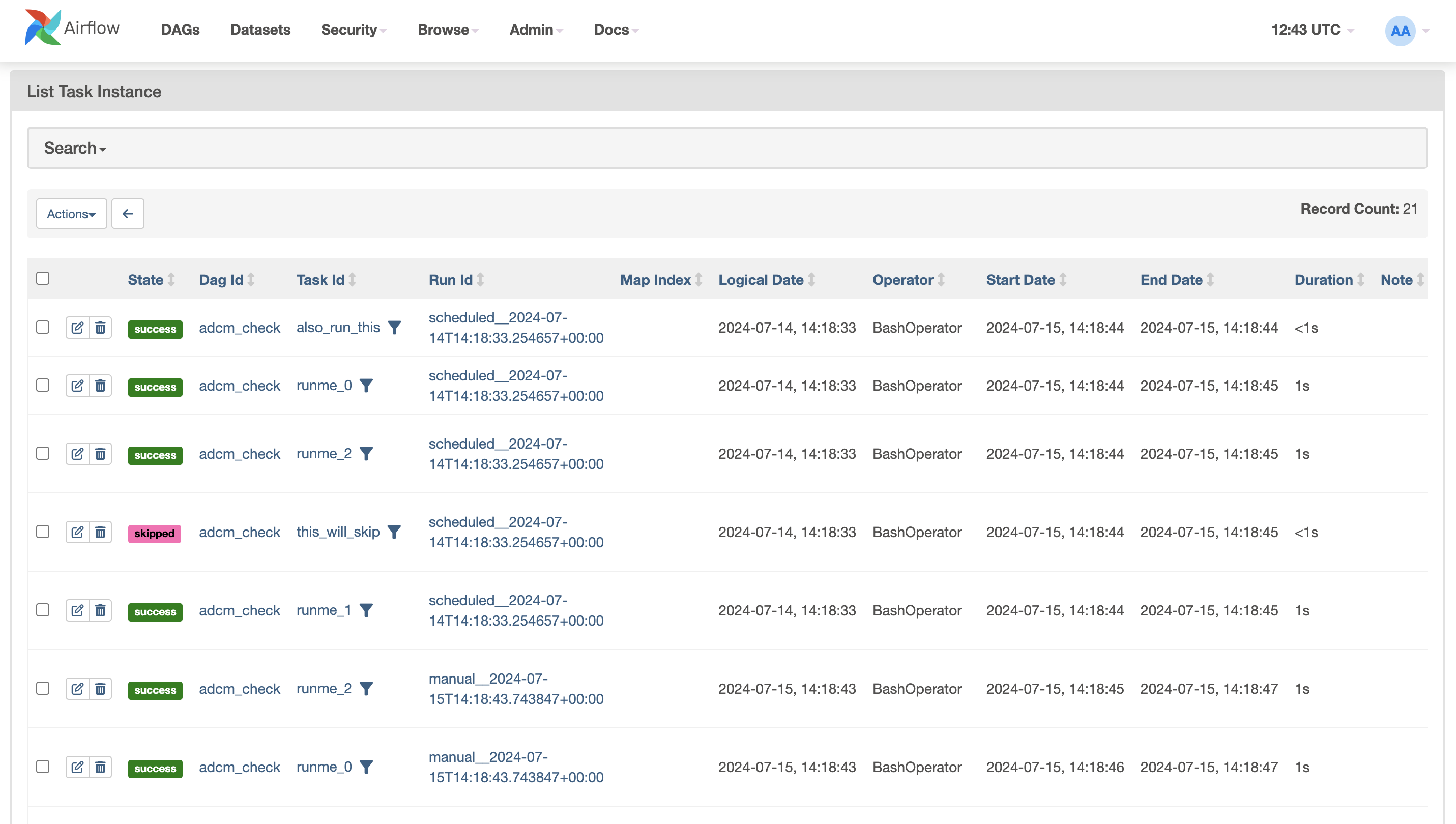

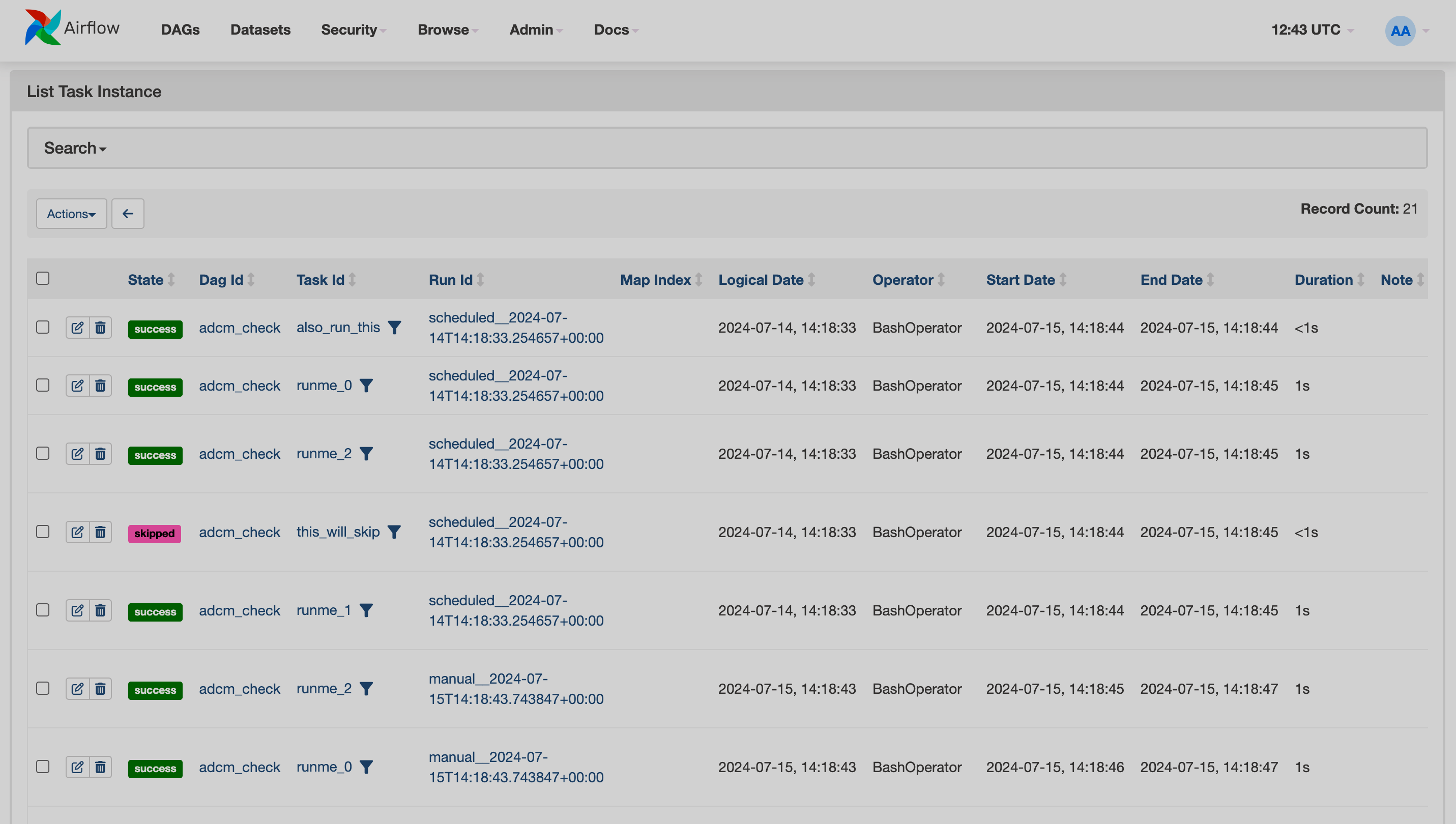

Страница Task Instances предоставляет информацию о каждой задаче: DAG, к которому они принадлежат, время начала выполнения и окончания и многое другое.
Вы можете управлять несколькими задачами одновременно, выделив нужные задачи и выбрав для них общее действие.
Нажав Dag Id, Task Id или Run Id конкретной задачи, можно перейти на страницу DAG, к которому принадлежит задача.
На странице Task Reschedules отображается список задач, время выполнения которых было перенесено, и информация о них.
На странице Triggers отображается список существующих триггеров.
Более подробно о триггерах читайте в документации Airflow.
Соглашение об уровне обслуживания или SLA — это ожидаемое максимальное время, в течение которого задача должна быть выполнена относительно времени старта DAG.
Если выполнение задачи занимает больше времени, это отображается на странице SLA Misses.
Более подробно об SLA читайте в документации Airflow.

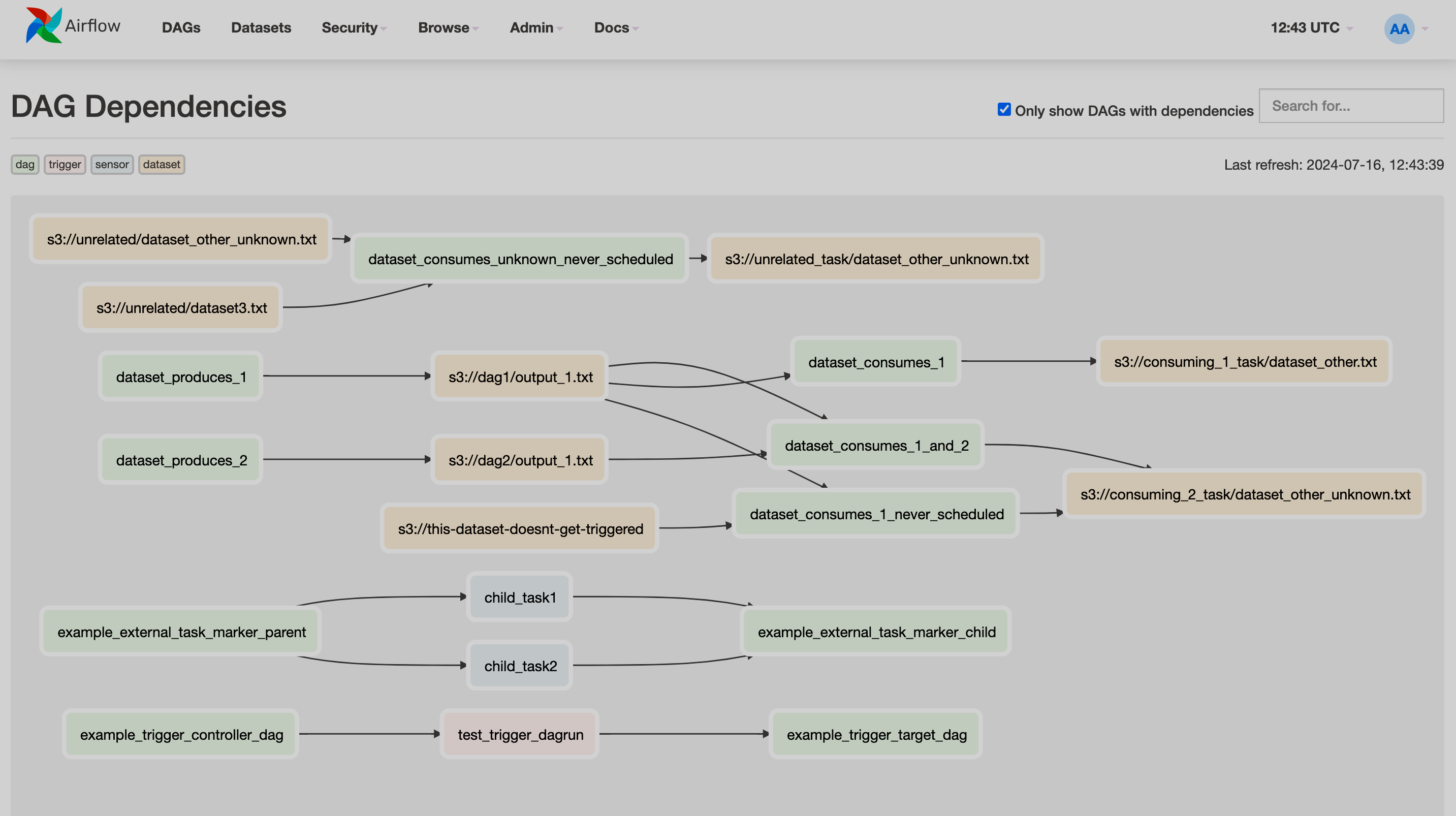

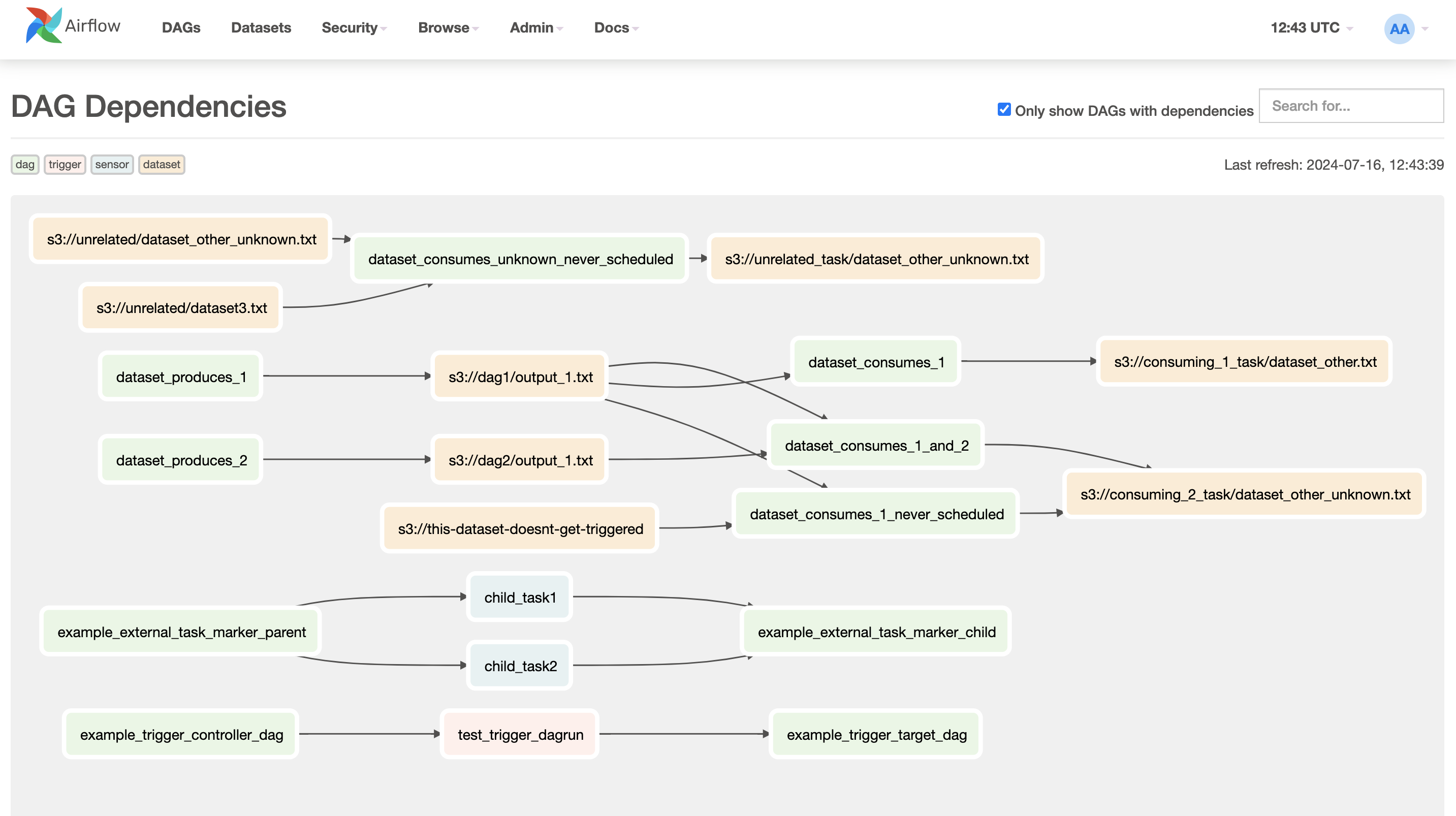

На странице DAG Dependencies показан график связей между разными DAG, триггерами, сенсорами (sensors) и наборами данных.
Admin
Меню Admin предоставляет действия по управлению ресурсами и информацию о конфигурации Airflow.

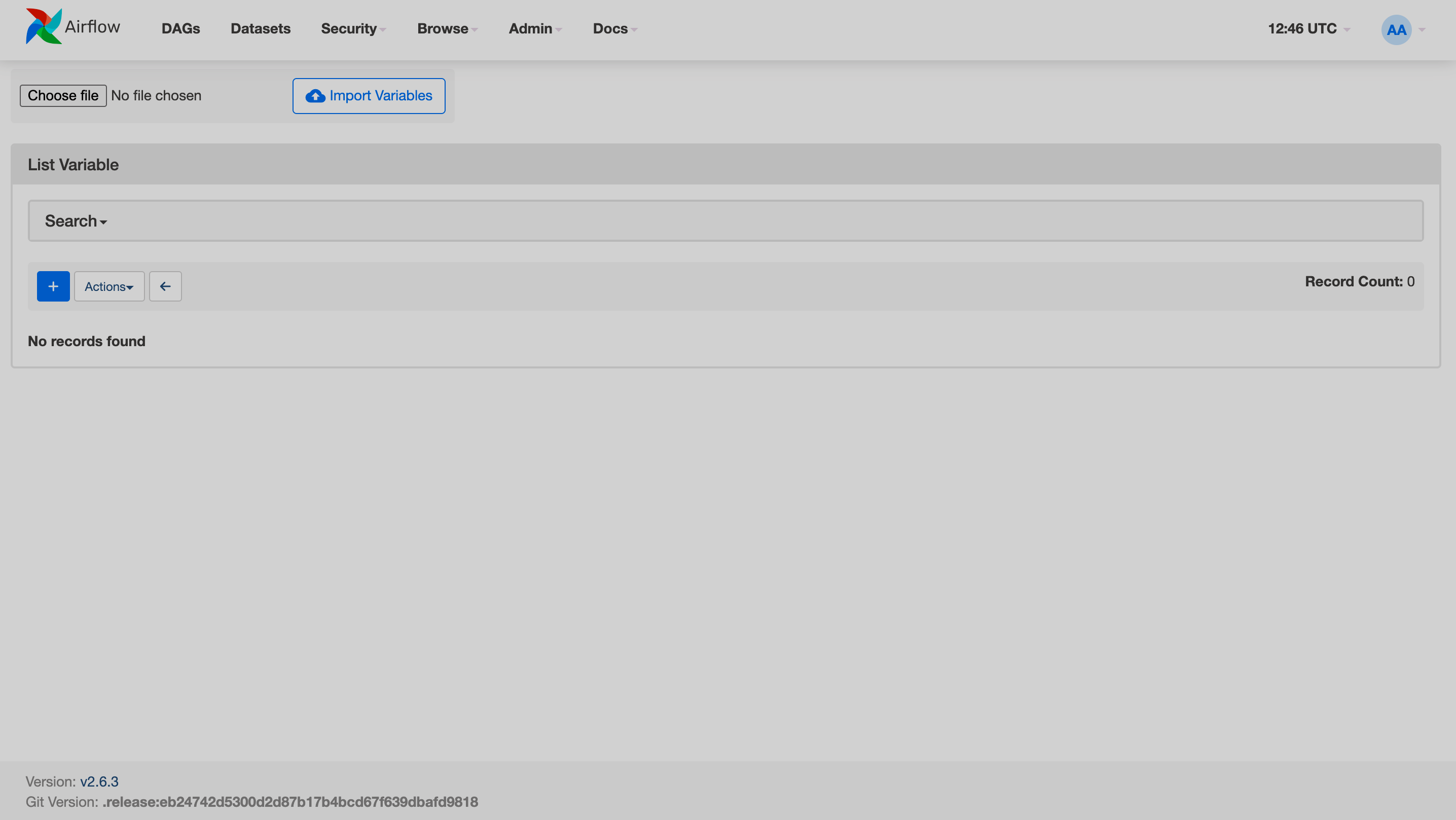

Переменная в Airflow — это пара ключ/значение, которая содержит строку. Страница Variables позволяет создавать переменные, которые можно использовать в DAG и в коде задач.
По умолчанию значение переменной будет скрыто, если ключ содержит следующие слова: password, secret, passwd, authorization, api_key, apikey, access_token. Вы можете изменить настройки по умолчанию, чтобы переменная отображала пароли и токены.
Чтобы добавить одну переменную, нажмите + и введите ключ/значение переменной.
Чтобы загрузить несколько переменных одновременно, нажмите Choose file, загрузите файл с переменными и нажмите Import Variables.
На странице может отображаться таблица с конфигурацией инстанса Airflow. По умолчанию страница пустая.

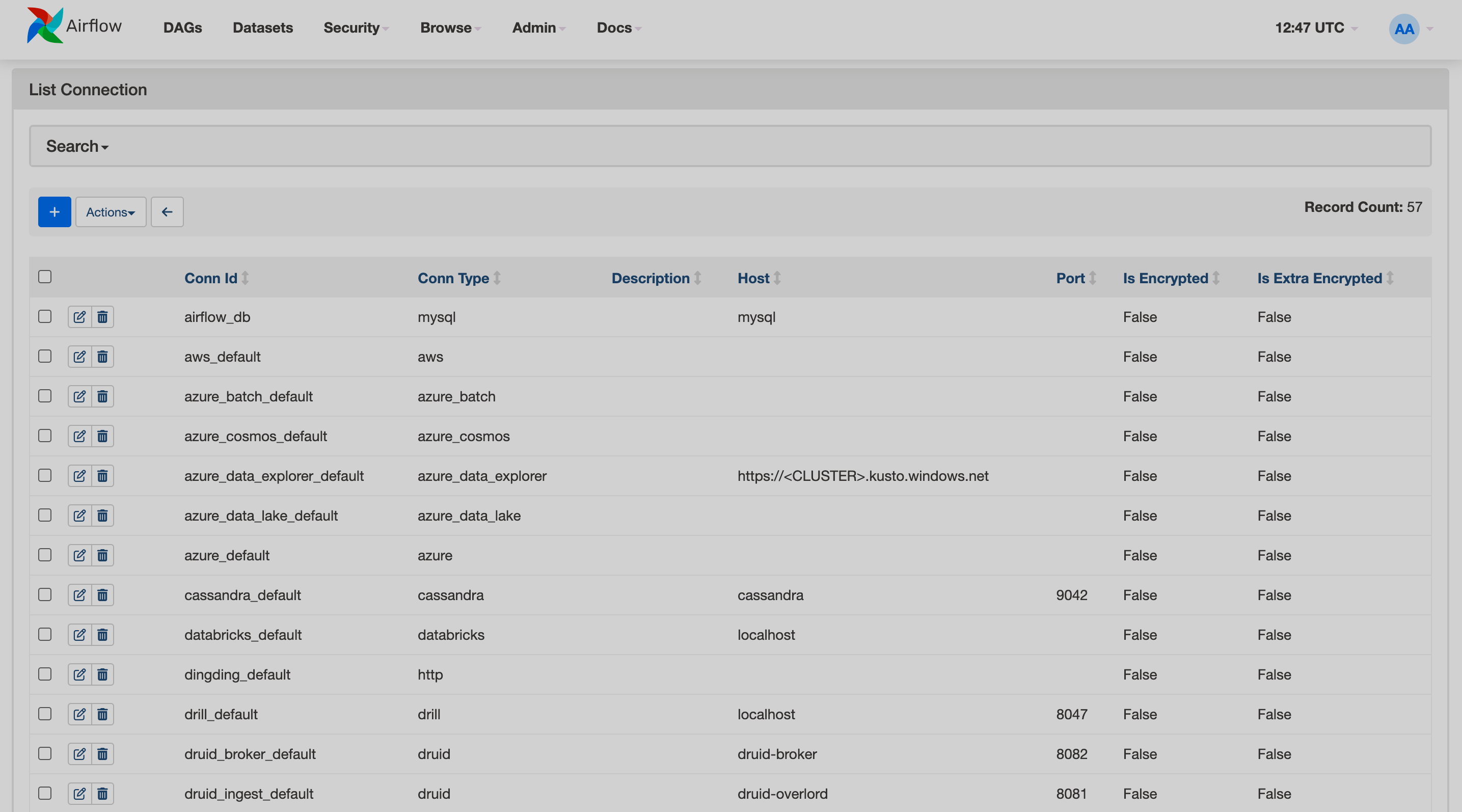

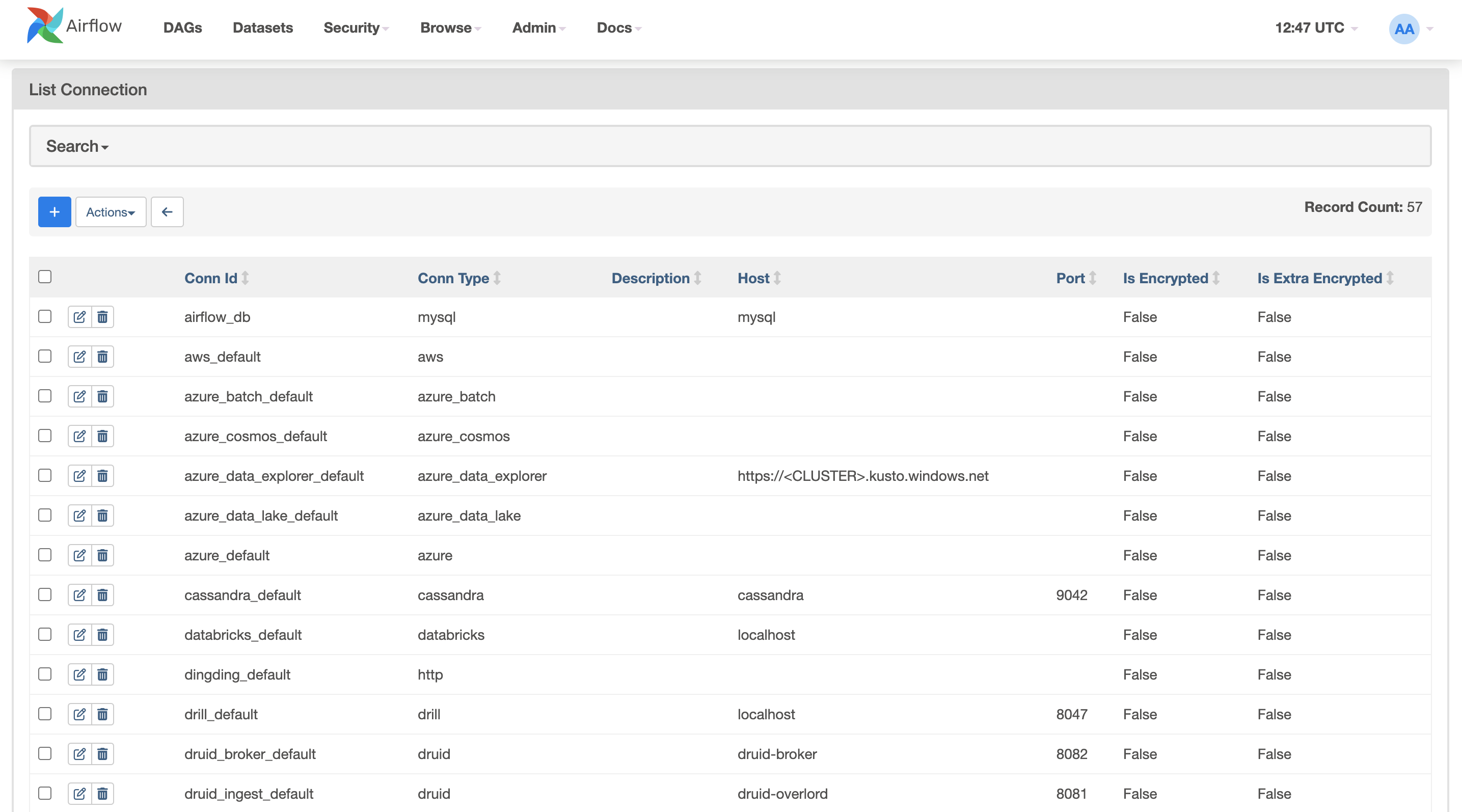

Соединения (connections) позволяют интегрировать Airflow с другими сервисами. На этой странице отображается список созданных соединений.
Для создания соединения нажмите + и введите параметры подключения. После сохранения информации о соединении его можно проверить, нажав Test.

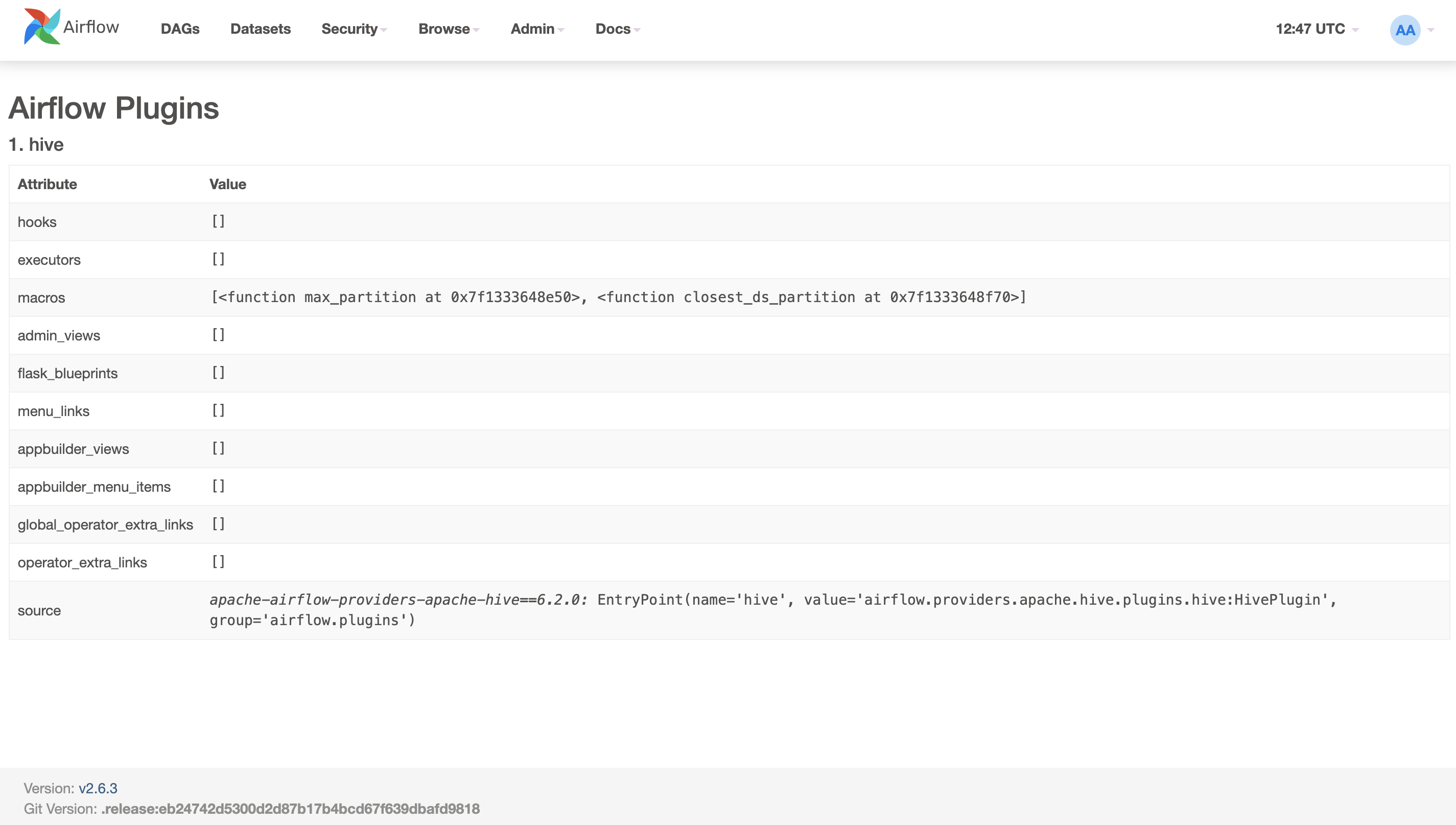

На этой странице представлен список доступных плагинов. Чтобы добавить плагин, сначала необходимо добавить соединение.

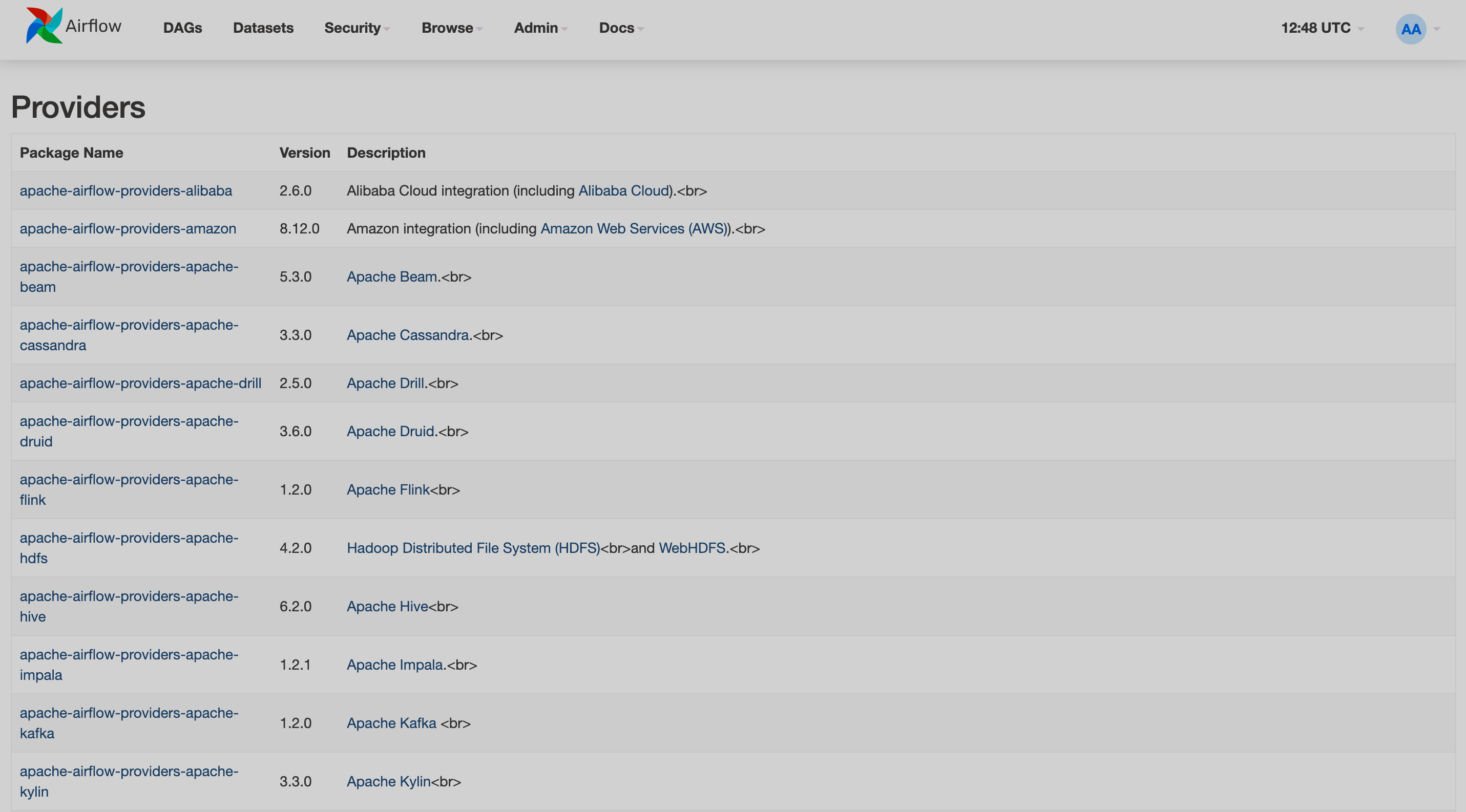

На этой странице отображаются доступные провайдеры (providers) для интеграции с другими сервисами.
Нажав на имя провайдера, можно перейти на страницу документации Airflow этого провайдера. Ссылки в столбце Description ведут на официальные страницы сервисов.

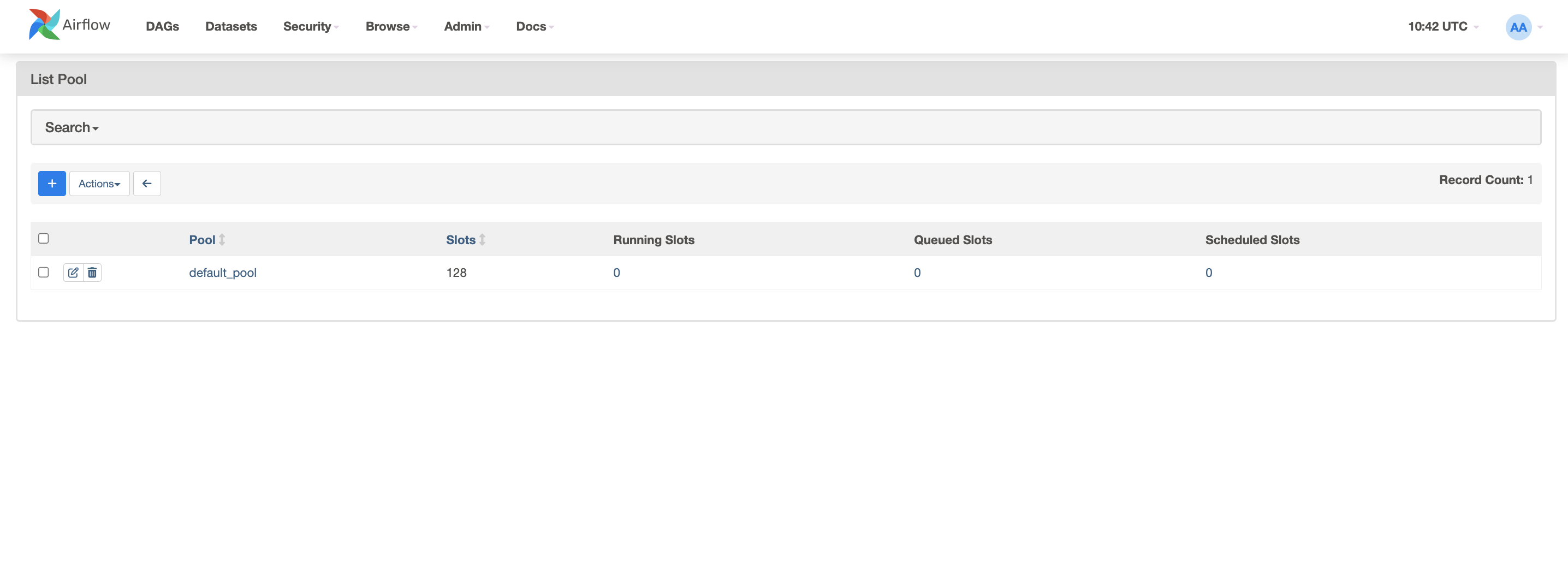

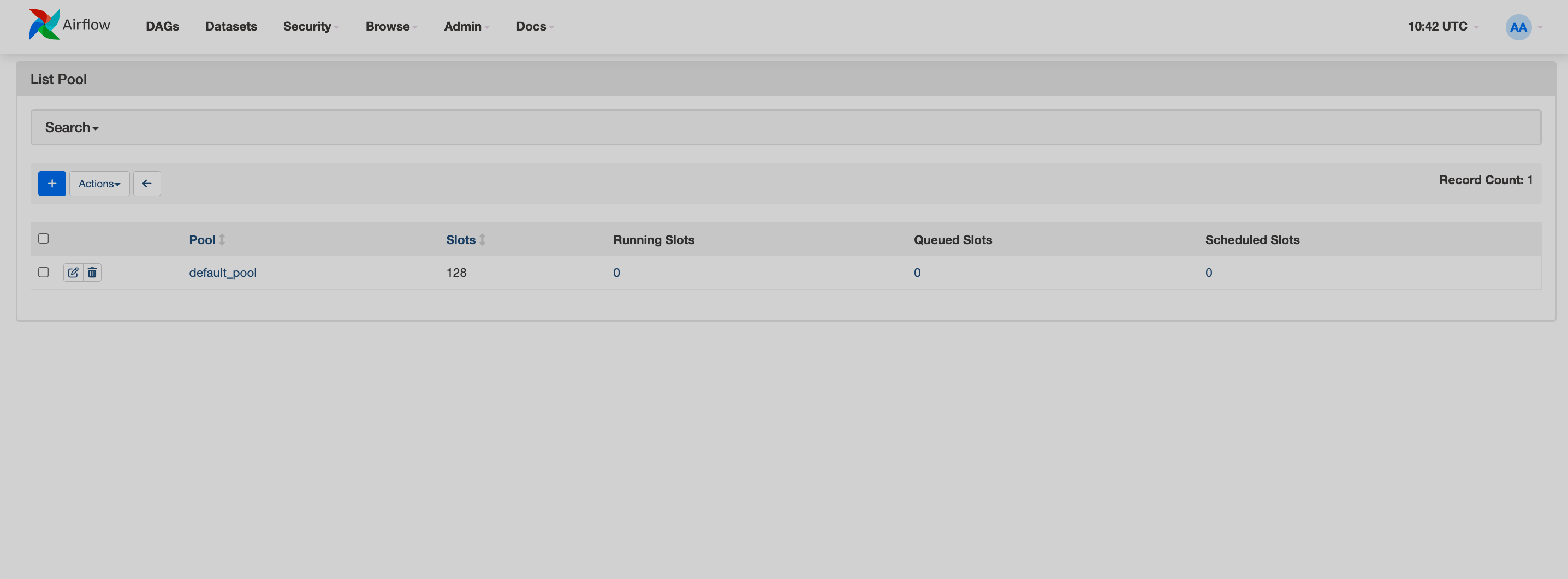

На этой странице отображается список существующих пулов (pools). В Airflow пулы позволяют ограничить параллелизм набора задач. По умолчанию все задачи выполняются через пул default_pool.
Каждый пул имеет следующие параметры:
-
Pool — имя пула. Нажав на имя пула, можно перейти к списку задач, принадлежащих этому пулу.
-
Slots — количество задач, которые может содержать пул.
-
Running Slots — количество занятых слотов в пуле. Нажав на количество слотов, можно перейти к списку задач, занимающих эти слоты.
-
Queued Slots — количество зарезервированных слотов для задач в очереди. Нажав на количество слотов, можно перейти к списку задач, занимающих эти слоты.
-
Scheduled Slots — количество слотов, необходимое для запланированных задач. Нажав на количество слотов, можно перейти к списку задач, занимающих эти слоты.
Чтобы создать пул, нажмите + и введите параметры пула.
Вы можете редактировать или удалить пул, выбрав соответствующее действие напротив имени пула.

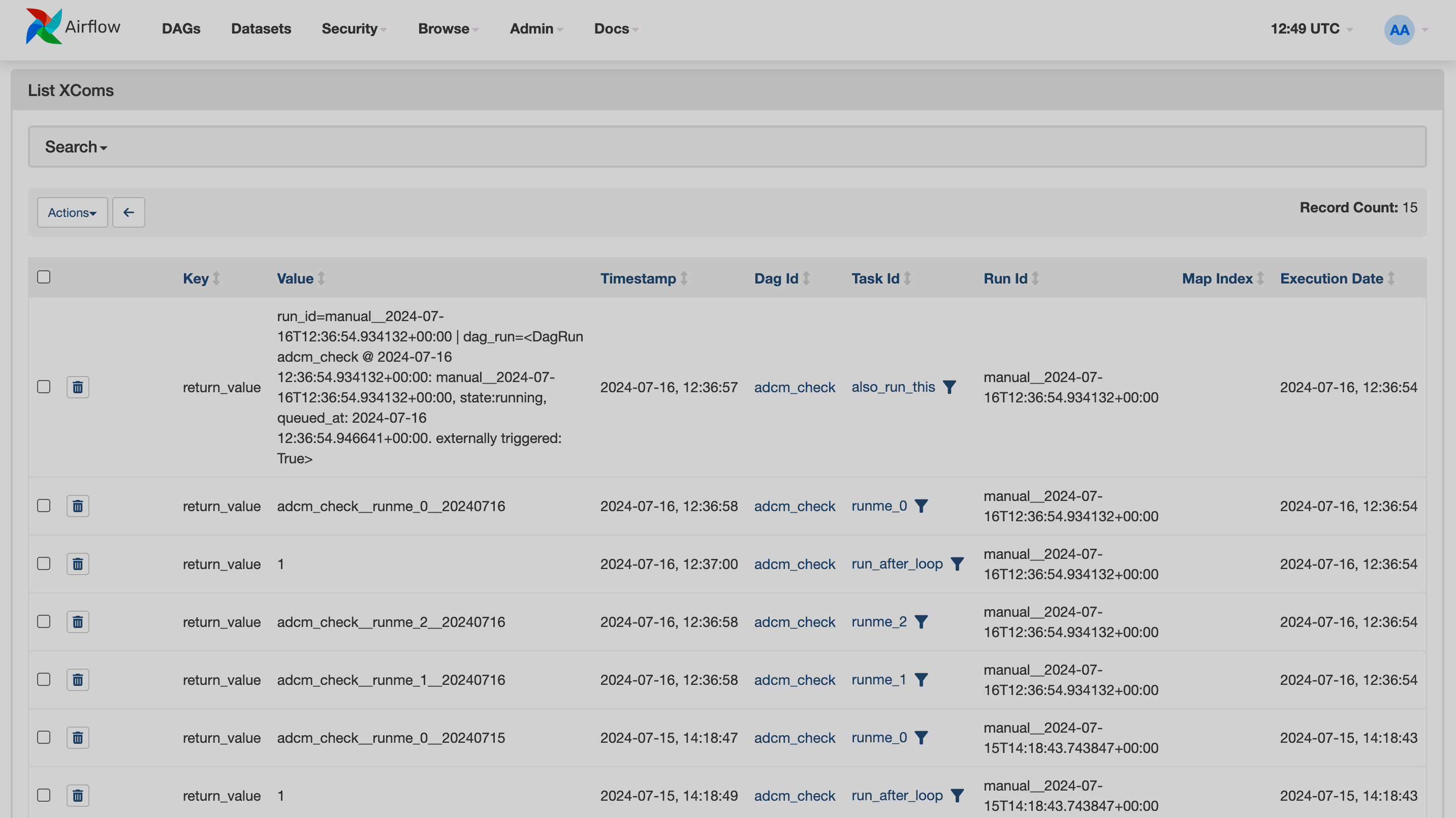

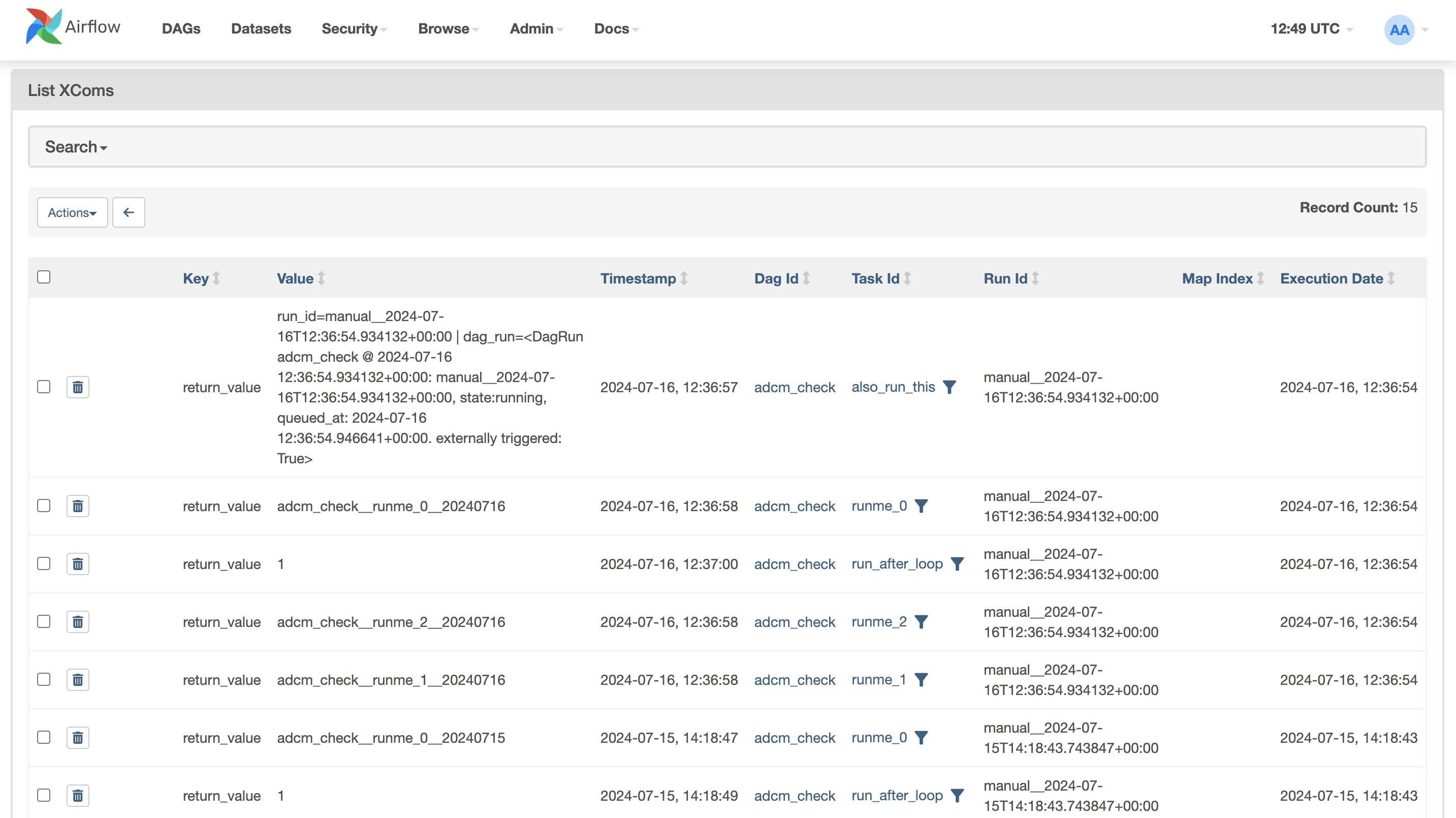

В Airflow XCom — это инструмент, который позволяет обмениваться данными между задачами. На этой странице отображается список доступных XCom.
Docs
Меню Docs содержит ссылки на следующие ресурсы:
-
Documentation — официальная документация Airflow.
-
Airflow Website — официальный сайт Airflow.
-
GitHub Repo — репозиторий проекта Airflow на GitHub.
-
REST API Reference (Swagger UI) — описание методов REST API в формате Swagger.
-
REST API Reference (Redoc) — описание методов REST API в формате Redoc.
Flower UI
Flower — это инструмент с веб-интерфейсом для мониторинга и администрирования кластеров Celery. В веб-интерфейсе Flower есть четыре вкладки:
-
Workers — страница со списком существующих Celery workers и информация о них.
-
Tasks — страница со списком задач с указанием информации о них: их worker, UUID, состояние,
args/kwargs, время старта и продолжительность выполнения. -
Broker — на странице отображается информация о брокерах Celery.
-
Documentation — вкладка перенаправляет на официальную документацию Flower.
Дополнительную информацию о компонентах Flower можно получить в документации Flower.
