Обзор UI NiFi Server
Подключение к NiFi Server
После установки сервиса NiFi в адресной строке браузера необходимо ввести адрес хоста, на котором установлен компонент NiFi Server. В качестве номера порта следует указать значение параметра Nifi UI port из раздела Main, определенное на этапе конфигурирования сервиса NiFi при установке кластера ADS.
Другой способ подключения к интерфейсу NiFi Server — перейти по одной из ссылок, указанных на вкладке Info меню сервиса NiFi.

Пользовательский интерфейс NiFi предоставляет механизмы для создания автоматизированных потоков данных, а также визуализации, редактирования, мониторинга и администрирования этих потоков данных.
Ниже представлен обзор элементов NiFi UI.
Главное окно
Это окно, которое видит пользователь после входа в пользовательский интерфейс NiFi. По умолчанию вход в пользовательский интерфейс NiFi Server доступен без аутентификации.


Изначально пользовательский интерфейс NiFi представлен как пустой холст, на котором вы можете создать свои потоки данных.
Панель инструментов
Панель инструментов располагается в верхней левой части экрана. Для создания потоков данных иконки инструментов можно переносить на холст.
-
— процессор (Processor). Отвечает за вход и выход данных, маршрутизацию и манипулирование ими. Существует множество различных типов процессоров.
-
— входной порт (Input Port) . Обеспечивает механизм передачи данных в группу процессов.
-
— выходной порт (Output Port) . Обеспечивает механизм передачи данных из группы процессов в пункты назначения за пределами группы процессов.
-
— группа процессов (Process Group). Используется для логической группировки набора компонентов, чтобы упростить понимание и обслуживание потока данных.
-
— группа удаленных процессов (Remote Process Group). Используется аналогично группам процессов. Однако группа удаленных процессов ссылается на удаленный экземпляр NiFi.
-
— воронка (Funnel). Используется для объединения данных из многих соединений в одно соединение.
-
— шаблон (Template). Может быть создан из разделов потока или импортироваться из других потоков данных. Шаблоны предоставляют собой крупные строительные блоки для быстрого создания сложного потока.
-
— метка (Label). Используется для прикрепления записей к частям потока данных.
Строка состояния
Строка состояния находится под панелью инструментов компонентов.

Строка состояния содержит элементы (иконки) для каждого параметра и численное значение параметра для данного холста. В строке состояния отображаются следующие параметры:
-
Oбщие счетчики компонентов:
-
— количество узлов в кластере и количество подключенных в данный момент узлов;
-
— количество потоков, которые в настоящее время активны;
-
— объем данных, которые в настоящее время существуют в потоке;
-
— количество групп удаленных процессов, передающих данные;
-
— количество групп удаленных процессов, не передающих данные;
-
— количество работающих процессоров;
-
— количество остановленных процессоров;
-
— количество недействительных процессоров;
-
— количество отключенных процессоров.
-
-
Cчетчики версионных состояний компонентов:
-
— количество обновленных групп процессов;
-
— количество локально измененных групп процессов;
-
— количество устаревших групп процессов;
-
— количество локально измененных и устаревших групп процессов;
-
— количество групп процессов с ошибкой синхронизации.
ПРИМЕЧАНИЕДля получения дополнительной информации о версионировании в пользовательском интерфейсе Apache NiFi обратитесь к статье Versioning a DataFlow.
-
-
— отметка времени последнего обновления всей информации.
Палитра операций
Палитра операций находится в левой части экрана. Палитра состоит из иконок, которые используются для управления потоком, а также для управления доступом пользователей и настройки системных свойств.

Для работы с потоком необходимо кликнуть на нужный поток, далее на палитре операций отображается название и обозначение потока. Данный поток доступен к управлению.
Палитра операций содержит следующие элементы (иконки):
-
— просмотр и изменение конфигурации созданного потока;
-
— включение потока (ввод в действие в схеме);
-
— отключение потока (вывод из действия в схеме);
-
— запуск потока;
-
— остановка потока;
-
— создание шаблона;
-
— загрузка созданного шаблона;
-
— копирование потока;
-
— вставка потока (где это допустимо);
-
— создание группы процессоров (где это допустимо);
-
— изменение цвета символа потока, используется для визуальной подсветки разных потоков;
-
— удаление потоков.
Поиск
В правой части холста находится поиск и глобальное меню.
Строка поиска позволяет:
-
найти компоненты по имени, типу, идентификатору, свойствам конфигурации и их значениям;
-
уточнить и сузить результаты поиска на основе определенных условий с помощью фильтров и ключевых слов.
После нажатия на иконку поиска открывается строка для записи параметра поиска.


Глобальное меню
Глобальное меню содержит параметры, позволяющие управлять существующими компонентами на холсте.


Глобальное меню включает следующие вкладки:
-
Summary — предоставляет сводку о всех настроенных потоках данных и их элементах.
Сводка всех элементов потоков данныхСводка всех элементов потоков данных -
Counters — счетчики событий, использутся для целей мониторинга.
CountersCounters -
Bulletin Board — показывает бюллетени произошедших событий, доступна фильтрация на основе компонента, сообщения и т. д.
Бюллетени произошедших событийБюллетени произошедших событий -
Data Provenance — события происхождения (история изменений) для каждого FlowFile.

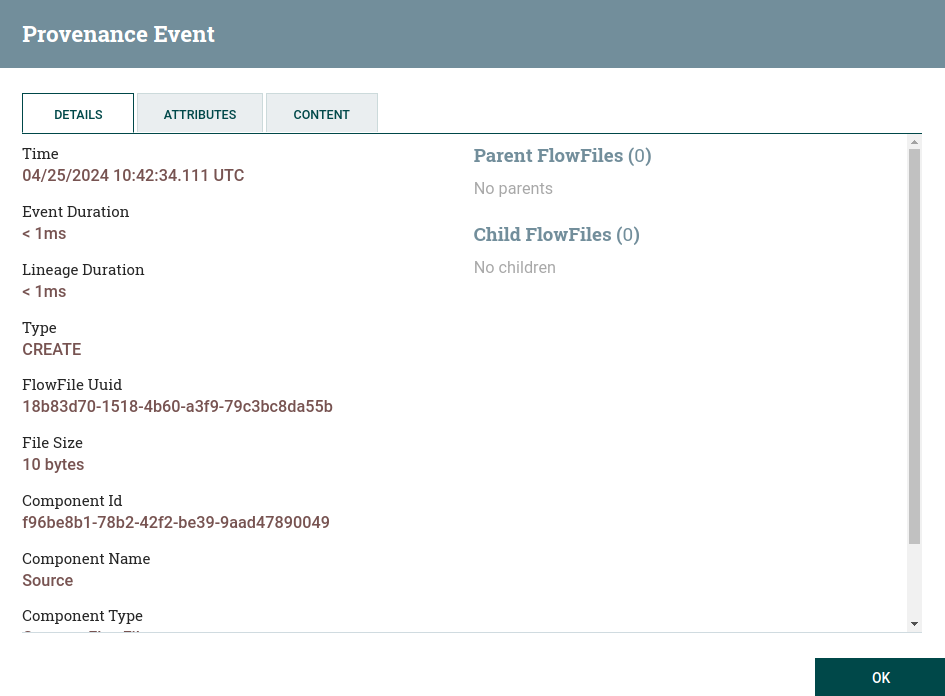

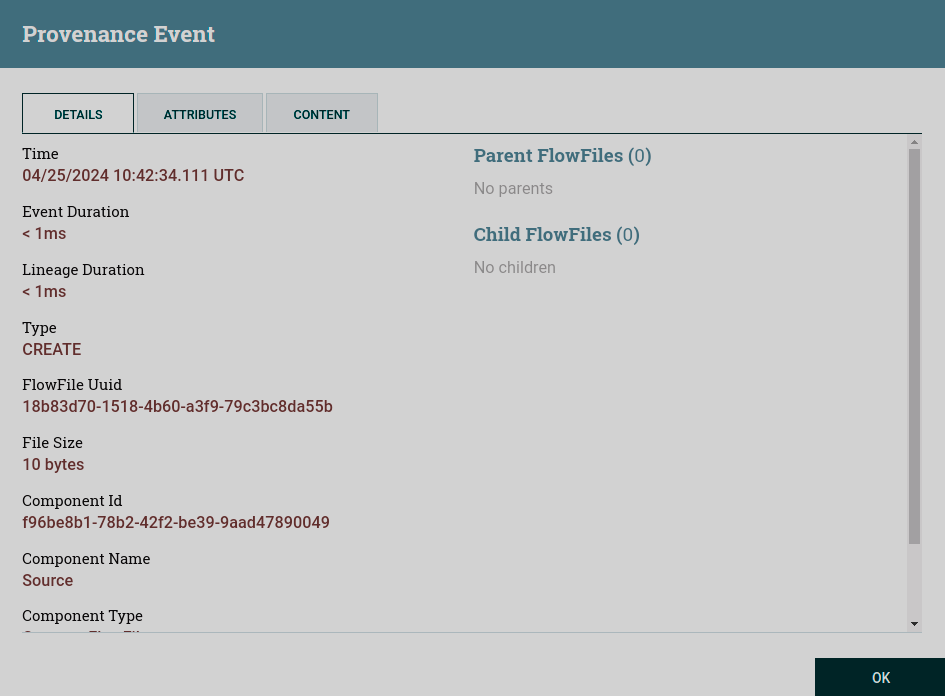

Data ProvenanceData ProvenanceИнформация о событии происхождения (Provenance Event) доступна при нажатии на иконку
.
Provenance EventProvenance Event -
Controller Settings — позволяет пользователям просматривать/изменять контроллер, включая службы контроллера управления, задачи отчетности, клиенты реестра, поставщиков параметров и узлы в кластере.
Конфигурации контроллераКонфигурации контроллера -
Parameter Contexts — показывает контексты параметров, глобально определенные для экземпляра NiFi.
Контексты параметровКонтексты параметров -

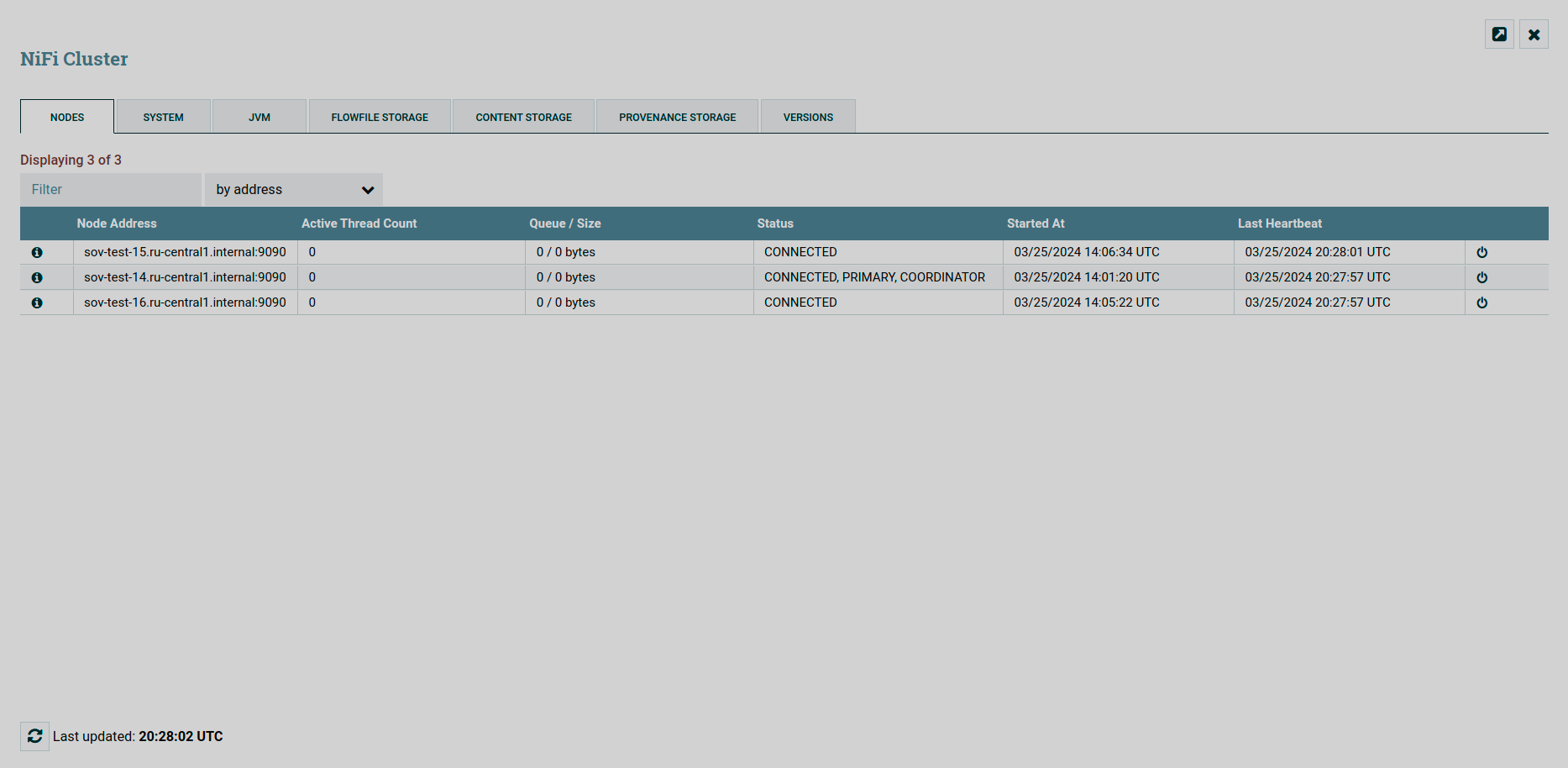

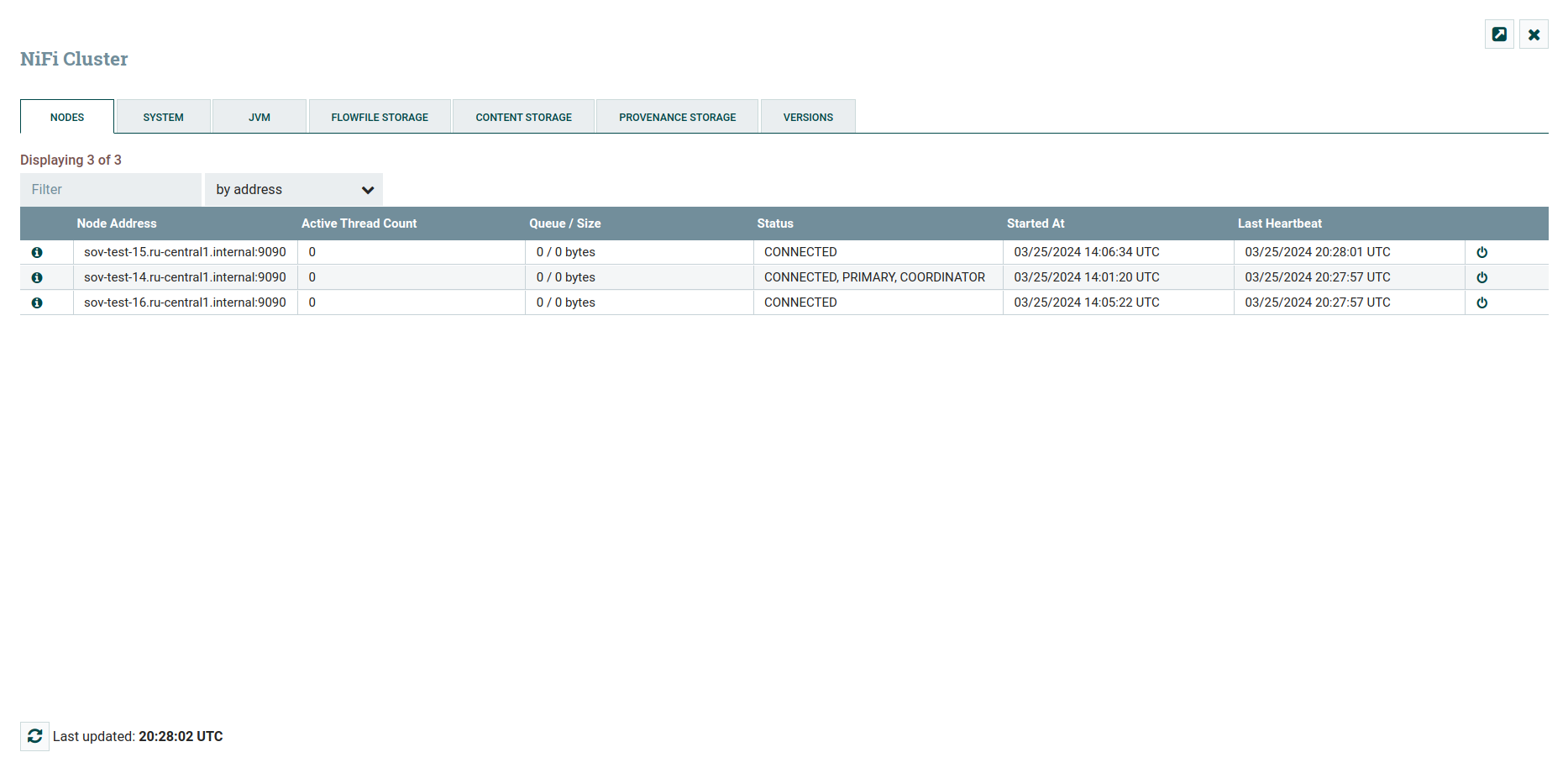

Cluster — показывает параметры кластера.
Параметры кластераПараметры кластера -
Flow configuration history — показывает историю изменения конфигурации для всех потоков.
История изменения конфигурации для всех потоковИстория изменения конфигурации для всех потоков -
Nodes Status History — показывает историю статуса всех узлов кластера.
История статусов всех узлов кластераИстория статусов всех узлов кластера -
Templates — показывает созданные шаблоны.
Созданные шаблоны потоков NiFiСозданные шаблоны потоков NiFi -
Help — открывает документацию NiFi.
Документация Apache NiFiДокументация Apache NiFi -
About — открывает краткие сведения об Apache NiFi.
Краткие сведения об Apache NiFiКраткие сведения об Apache NiFi
ПРИМЕЧАНИЕ
Для получения дополнительной информации о пользовательском интерфейсе Apache NiFi обратитесь к статье NiFi User Interface. |
