Архитектура

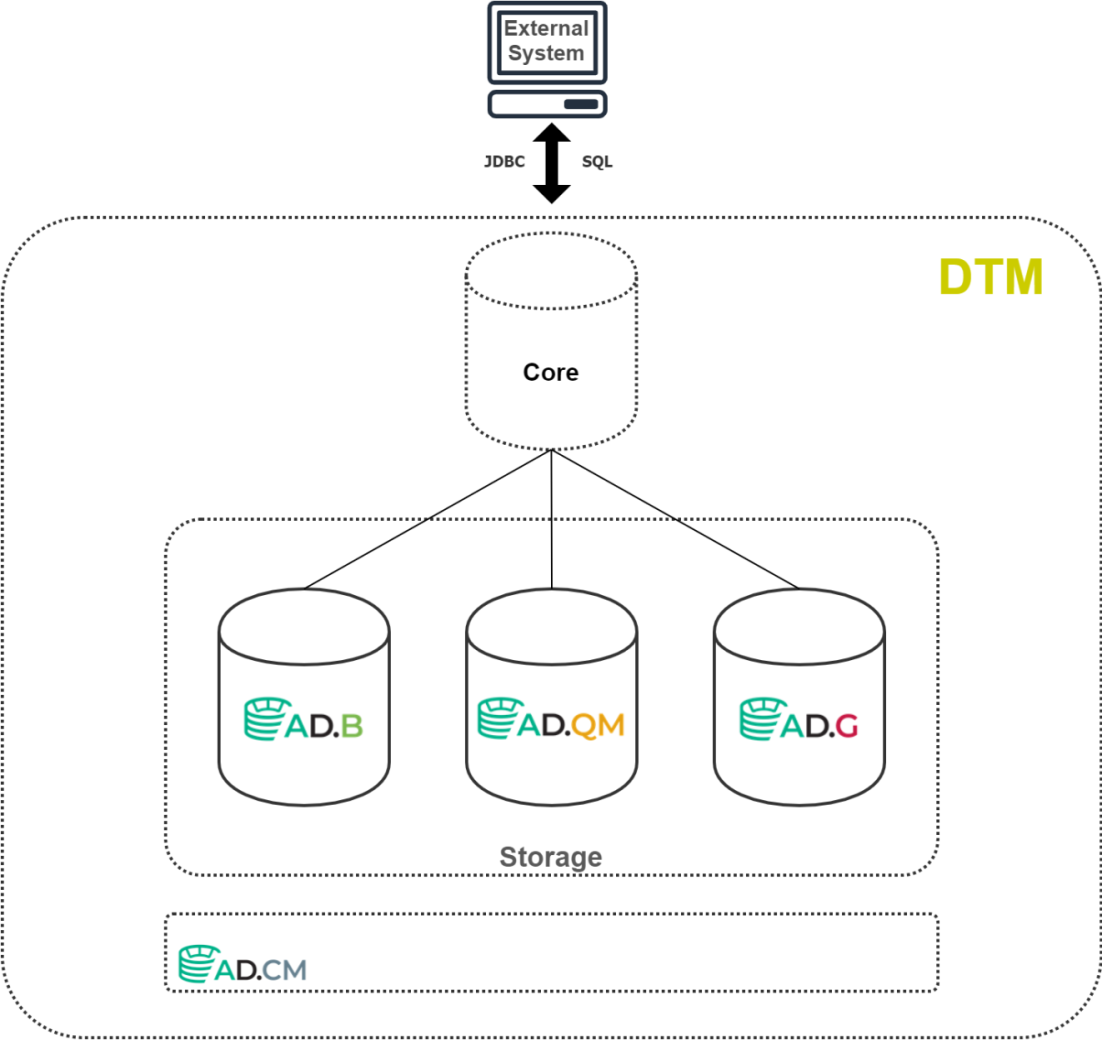

Arenadata DTM – платформа управления кластерными гетерогенными СУБД (Рис.93).

Рис. 93. Arenadata DTM как СУБД

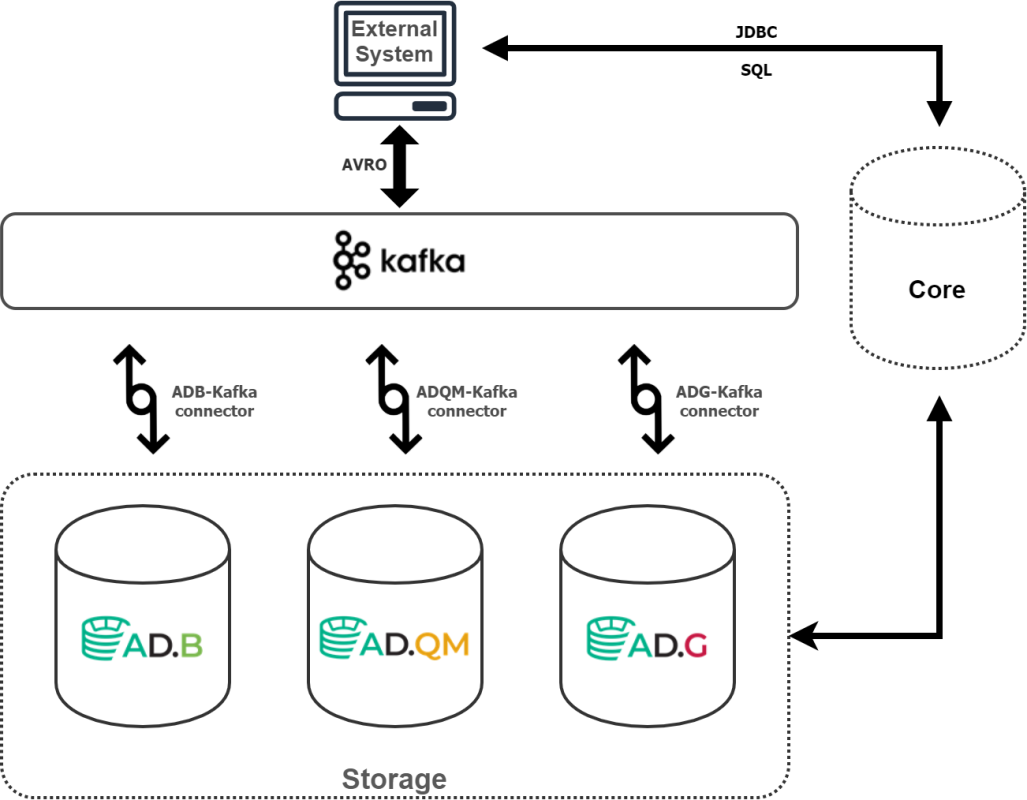

Архитектурно ADTM – интеграционное многокомпонентное кластерное решение, объединяющее хранилище данных, представленное кластерными гетерогенными СУБД, управляющее ядро системы и брокер сообщений, выполняющий роль внешнего и внутреннего сервиса интеграции (Рис.94).

Рис. 94. ADTM – интеграционная платформа

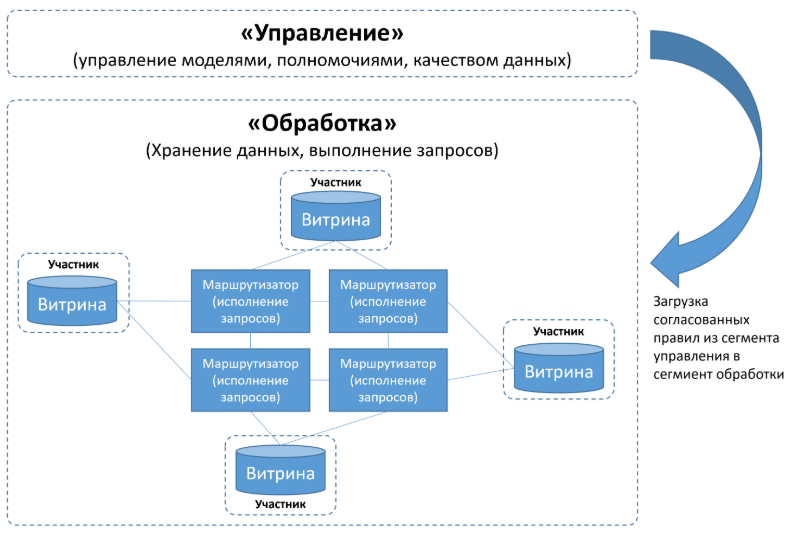

С точки зрения управления данными, децентрализованный набор взаимосвязанных источников называется распределенной БД федеративного типа и состоит из централизованного сегмента управления и распределенного сегмента обработки данных (Рис.95).

Рис. 95. Архитектурный ландшафт

Узел системы, ответственный за хранение и предоставление данных, называется витрина данных. Это название отражает происхождение публикуемых данных. Как правило, это результаты деятельности хозяйствующих субъектов в виде атомарных объектов либо агрегатов. Например, предприятие принимает документы: договор, правоустанавливающие документы и т.д. Выполняет регистрацию и в результате появляется запись прав на объект. Именно эта запись интересна иным участникам, поэтому она размещается в вышеупомянутой федеративной БД. Механизм размещения – запись в витрину.

Витрина – гетерогенное решение, состоящее из хранилищ разного типа, оптимизированных для выполнения определенной задачи обработки данных (Рис.96).

Рис. 96. Архитектура витрины
